Microchip Technology MCP2561 und MCP2562 CAN-Hochgeschwindigkeits-Transceiver

Microchip MCP2561 und MCP2562 CAN-Hochgeschwindigkeits-Transceiver sind fehlertolerante Geräte, die als Schnittstelle zwischen einem CAN Protokoll-Controller und dem physischen Zweidraht-CAN-Bus dienen. Diese Bauteile verfügen über differentielle Übertragungs- und Empfangskapazitäten für den CAN-Protokoll-Controller und sind mit den ISO-11898-2- und ISO-11898-5-Standards vollständig kompatibel. Der MCP2561 verfügt über einen Split-Ausgangspin zur Stabilisierung des Gleichtakts bei Vorspannungs-Split-Anschlussschemas. Der MCP2562 hat einen VIO-Versorgungspin, mit dem die CAN-Controller und MCUs direkt verbunden werden können. Microchip MCP2561 und MCP2562 CAN-Hochgeschwindigkeits-Transceiver sind für den Betrieb mit CAN-FD (flexible Datenrate) von 2 MBit/s, 5 MBit/s und 8 MBit/s optimiert. Jedes Bauteil erfüllt die Anforderungen der Automobilindustrie für hohe Geschwindigkeiten (1 Mb/s), niedrigen Ruhestrom, elektromagnetische Kompatibilität (EMC) und elektrostatische Entladung (ESD).

The Microchip Technology MCP2561 and MCP2562 High-Speed CAN Transceivers are available in compact 8-pin DFN, PDIP, and SOIC packages, ideal for space-constrained applications.

Merkmale

  • Unterstützt den Betrieb bis 8 Mb/s
  • Implementiert ISO-11898-5-Standard für physische Layeranforderungen
  • AEC-Q100, Klasse 0
  • Sehr niedriger Standby-Strom (5 µA typisch)
  • VIO -Versorgungspin (MCP2562) für die direkte Verbindung zu CAN-Controller und Mikrocontroller mit 1,8 V bis 5 V I/O
  • SPLIT-Ausgangspin (MCP2561) zur Stabilisierung des Gleichtakts bei Vorspannungs-Split-Anschlussschemas
  • CAN-Bus-Pins werden getrennt, wenn das Gerät ausgeschaltet ist.
  • Erdschluss-Erkennung
  • Einschalt-Reset und Spannungsabfallschutz auf dem VDD -Pin
  • Schutz vor Schäden durch Kurzschlussbedingungen (positive oder negative Batteriespannung)
  • Schutz vor Hochspannungstransienten bei Anwendungen in der Automobilindustrie
  • Automatischer Übertemperaturschutz
  • Geeignet für 12-V- und 24-V-Systeme
  • Hohe Rauschimmunität durch eine differentielle Bus-Implementierung
  • Hoher ESD-Schutz auf CANH und CANL, IEC61000-4-2 > 8 kV (MCP2561/2) oder IEC61000-4-2 bis auf ±14 kV (MCP2561/2FD)
  • Erhältlich in PDIP-8L, SOIC-8L und 3x3 DFN-8L
  • Temperaturbereiche
    • Erweitert: -40 °C bis +125 °C
    • Hoch: -40 °C bis +150 °C

Applikationen

  • Body electronics and lighting
  • Automotive infotainment and cluster
  • Hybrid, electric, and powertrain systems
  • Industrial transportation

Verwandte Produkte

Microchip Technology MCP2561FD CAN-FD-Transceiver

Hochgeschwindigkeits-CAN-Transceiver der zweiten Generation und bieten die gleichen Merkmale wie die MCP2561/2.

Learn Moreüber Microchip Technology MCP2561FD CAN-FD-Transceiver View Productsverwandt mit Microchip Technology MCP2561FD CAN-FD-Transceiver

Development Tools

Mikroe Interface Click Boards

Used to add new interfaces to boards for applications and designs.

Learn Moreüber Mikroe Interface Click Boards View Productsverwandt mit Mikroe Interface Click Boards

Blockdiagramm

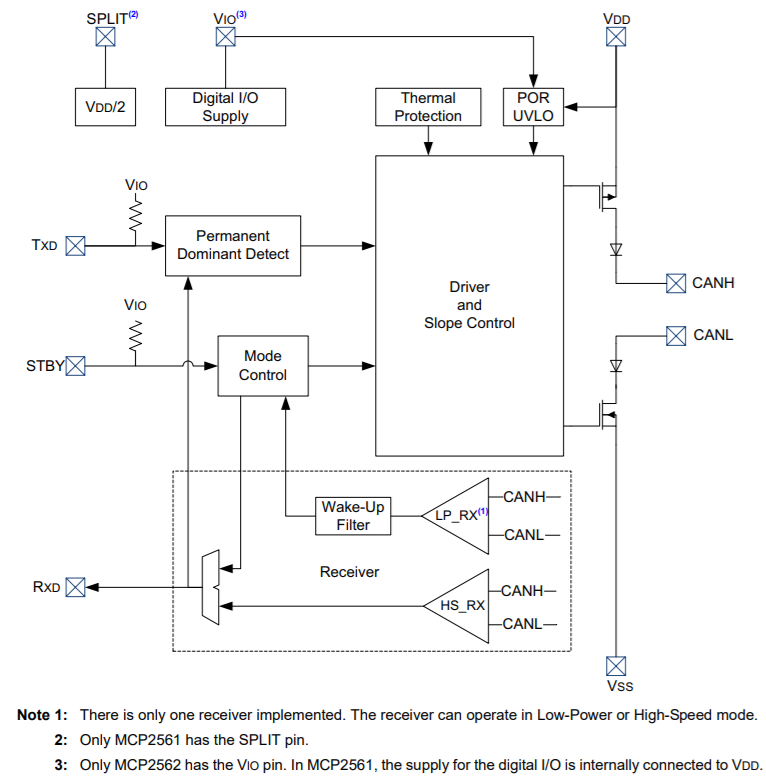

Blockdiagramm - Microchip Technology MCP2561 und MCP2562 CAN-Hochgeschwindigkeits-Transceiver
Veröffentlichungsdatum: 2015-11-13 | Aktualisiert: 2022-03-11
