Microchip Technology LAN9253 EtherCAT®-Bauteil-Controller

Das Microchip Technology LAN9253 EtherCAT® Leistungsbauteil verfügt über dual-integrierte Ethernet-PHYs, die jeweils einen 100Base-TX-Vollduplex-Transceiver haben und einen Betrieb von 100 MBit/s unterstützen. Das LAN9253 unterstützt HP-Auto-MDIX, wodurch die Verwendung von Direktanschluss- oder Cross-Over-LAN-Kabeln ermöglicht wird.  Dieses Bauteil bietet Systementwicklern eine kostengünstige Lösung für die Umsetzung von EtherCAT-Bauteil-Lösungen. Das LAN9252 enthält einen 3-Port-EtherCAT Slave-Controller mit einem 4K-Bytes-Dua-Port-Speicher (DPRAM), 8 SyncManager, 8 Feldbus-Speichermanagement-Einheiten (Fieldbus Memory Management Units, FMMUs) sowie einen verteilten 64-Bit-Takt.

Der LAN9253 EtherCAT-Bauteil-Controller von Microchip Technology wird in einem QFN64-Gehäuse angeboten und ist in kommerziellen, industriellen und erweiterten Industrie-Temperaturbereichen verfügbar.

Merkmale

  • 2/3-Port-EtherCAT Slave-Controller mit 8 Feldbus-Speicher-Managementeinheiten (FMMUs) und 8 SyncManagern
  • Optimierte EtherCAT-Zykluszeit
  • Kann mit 8/16-Bit-Embedded-Controllern und 32-Bit-Embedded-Controllern mit einem 8/16-Bit-Bus verbunden werden
  • Dual-integrierte Ethernet-PHYs mit HP Auto-MDIX
  • 100BASE-TX Ethernet-Bandbreite
  • 100BASE-FX-Unterstützung über externen Transceiver
  • Variable I/O-Spannung: 1,8 V bis 3,3 V
  • Integrierter 1,2-V-Core-Regler für einen Einzelbetrieb von 3,3 V
  • Takt-Verkettung zwischen Bauteilen
  • Option für Betrieb ohne ESI EEPROM
  • Kabeldiagnose
    • Offen / kurz
    • Kabellänge
  • Betriebstemperaturbereich
    • Kommerziell: 0 °C bis +70 °C
    • Industrie: -40 °C bis +85 °C
    • Erweiterter Industriebereich: -40 °C bis +105 °C
  • QFN64-Gehäuse von 9,0 mm x 9,0 mm

Applikationen

  • Motor-Bewegungssteuerung
  • Datenerfassung
  • Prozess- und Fabrikautomatisierung
  • Kommunikationsmodule und Schnittstellenkarten
  • Sensoren
  • Stromnetzautomatisierung
  • Gebäudeautomatisierung
  • Hydraulische und pneumatische Ventilsysteme
  • HMI-Schnittstellen (Human Machine Interfaces)

Dokumente

Verwandte Produkte

Microchip Technology LAN9252 2/3-Port-EtherCAT-Slave-Controller

Verfügt über dual-integrierte Ethernet-PHYs, die jeweils einen Vollduplex-100BASE-TX-Transceiver enthalten.

Learn Moreüber Microchip Technology LAN9252 2/3-Port-EtherCAT-Slave-Controller View Productsverwandt mit Microchip Technology LAN9252 2/3-Port-EtherCAT-Slave-Controller

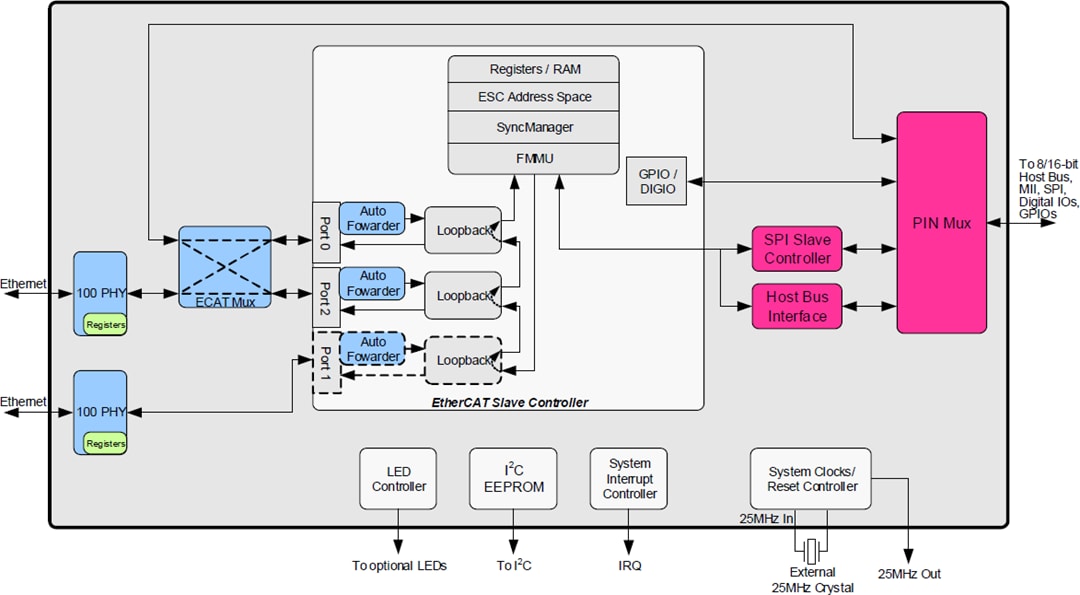

Internes Blockdiagramm

Blockdiagramm - Microchip Technology LAN9253 EtherCAT®-Bauteil-Controller

Systemblockdiagramm

Blockdiagramm - Microchip Technology LAN9253 EtherCAT®-Bauteil-Controller

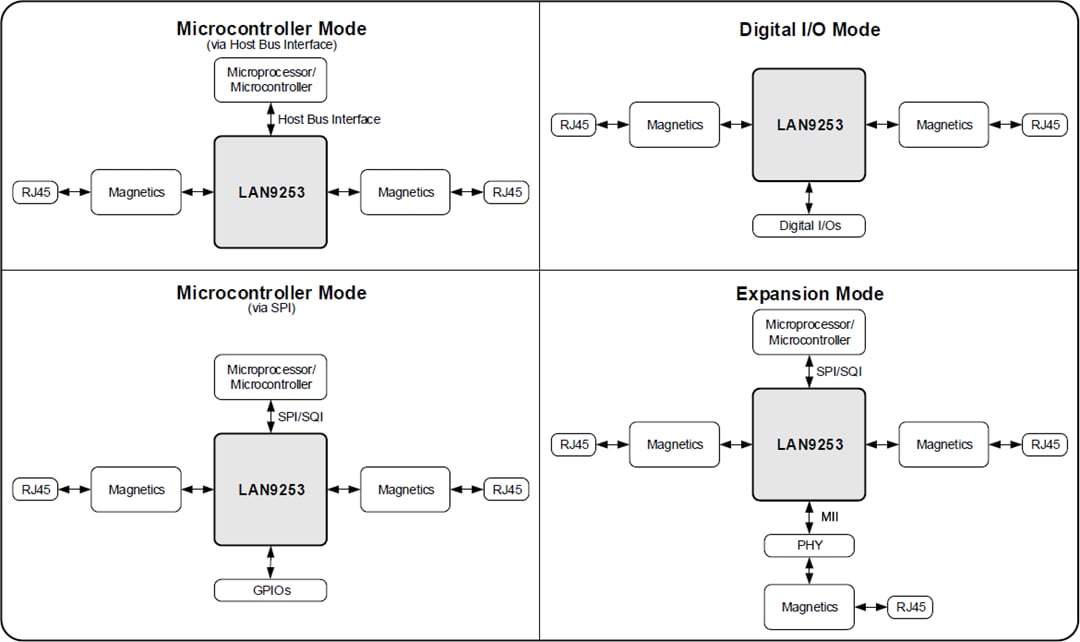

Betriebsmodi

Applikations-Schaltungsdiagramm - Microchip Technology LAN9253 EtherCAT®-Bauteil-Controller
Veröffentlichungsdatum: 2021-01-18 | Aktualisiert: 2022-03-11
