Microchip Technology LAN7430 PCIe-zu-Gigabit-Ethernet-Controller
Microchip Technology LAN7430 PCIe-zu-Gigabit-Ethernet-Controller bieten eine kostengünstige PCIe-zu-Ethernet-Konnektivitätslösung mit hoher Leistungsfähigkeit. Diese Controller bieten eine Brücke zwischen PCIe 3.1 (bei 2,5 GT/s) und dem 10/100/1000-Gigabit Ethernet. Die LAN7430 Controller enthalten eine integrierte 10/100/1000-Gigabit-Ethernet-Physical-Layer (PHY), eine PCIe-PHY, einen PCIe-Endpunktcontroller und einen 10/100/1000-Gigabit-Ethernet-MAC. Darüber hinaus verwenden diese Regler einen integrierten OTP-, JTAG- TAP- und EEPROM-Controller. Die LAN7430 Controller unterstützen das 10BASE-T-, 100BASE-TX- und 1000BASE-T-Ethernet mit Auto-Negotiation, Auto-Polarity-Korrektur und HP Auto-MDIX. Diese Controller bieten eine LinkMD® TDR-basierte Kabeldiagnose, die eine fehlerhafte Kupferverkabelung erkennt und eine Signalqualitätsanzeige (SQI) unterstützt.
Die LAN7430 Controller sind mit den Standards IEEE 802.3/802.3u/802.3ab konform. Diese Controller sind mit einer großen Auswahl von Treibern, einschließlich Windows®, Linux® und Pseudo Code für die Entwicklung hin zu einem Echtzeit-Betriebssystem (RTOS) verfügbar. Zudem unterstützen die LAN7430 Controller das Precision Time Protocol (PTP) unter Verwendung des Industriestandards 1588-2008 PTP. Diese Controller nutzen die Quiet-WIRE®-Technologie zur Reduzierung von Leitungsstörungen und Verbesserung der Immunität für 100BASE-TX. Zu den typischen Applikationen gehören Automotive-Infotainment/-Telematik, Gigabit-Backplane, LTE-Modem, vernetzte Kameras und Industrie-PCs (IPC).
Merkmale
- Einzelchip-PCIe 3.1 bei 2,5 GT/s zu 10/100/1000-Ethernet-Controller:
- PCIe Low Power Sub-State (LPSS) L1.1 (Ruhezustand) und L1.2 (Aus)
- Erfordert nur einen 25-MHz-Quarz oder ein einendiges Taktsignal
- 9K-Jumbo-Frames werden unterstützt
- Interner OTP-Speicher, sodass ein externer EEPROM nicht erforderlich ist
- Integrierte 10/100/1000-Physical-Layer
- Vollständige Unterstützung von IEEE 802.3/802.3u/802.3ab Standards
- Energieeffizientes Ethernet (EEE) IEEE 802.3az-2010
- Kabeldiagnose mit Kabellängenmessung
- IEEE 1588-2008 Precision Time Protocol
- IEEE 1588-2008 E2E und P2P, ein- und zweistufig unterstützt
- IEEE 1588-2008 programmierbare Zeitvergleichsausgabe
- Umfassende Treiberunterstützung:
- Windows OneCore mit WHQL-Zertifizierung
- Linux-Treiber im Mainline-Kernel
Technische Daten
- 10/100/1000 MBit/s Ethernet-Bandbreite
- 4 LEDs
- 3,3 V Ausgangsspannung
- PCIe 3.1 bei 2,5 GT/s Schnittstelle
- Industrietemperaturbereich: -40 °C bis 85 °C
- 4 GPIOs
- 48-Pin-SQFN-Gehäuse mit Abmessungen von 7 mm x 7 mm
Applikationen
- Automotive-Infotainment/-Telematik
- PCIe-zu-Gigabit-Ethernet-Adapter/-Brücke
- PCIe-zu-Gigabit-Ethernet in Embedded-Systemen
- Gigabit-Backplane
- LTE-Modem
- Vernetzte Kameras
- Industrie-PC (IPC)
- Prüf- und Messgeräte/Industrie

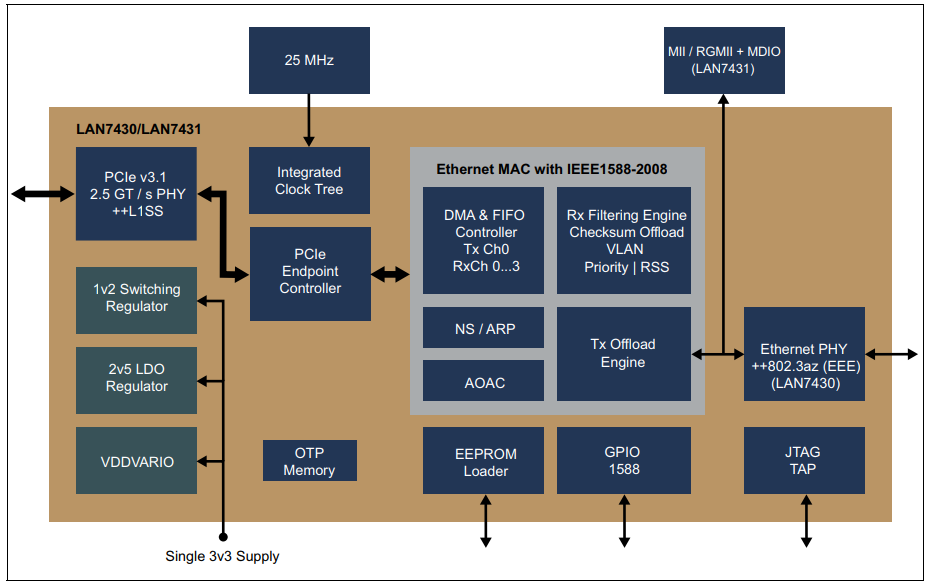

LAN7430 Controller Blockdiagramm
LAN7430 Controllerverbindung - Übersicht
Dazugehöriges Tool
Microchip Technology EVB-LAN7430 Evaluierungsboard
Voll ausgestatteter PCIe-Adapter mit einer Lane, der die Evaluierung des LAN7430 Ethernet-Controllers ermöglicht.
| Teilnummer | Datenblatt | Beschreibung | Minimale Betriebstemperatur | Maximale Betriebstemperatur | Verpackung |
|---|---|---|---|---|---|
| LAN7430T/Y9X |  |
Ethernet-ICs PCIe 3.1 2.5GT/s to 10/100/1000 Ethernet Bridge. | 0 C | + 70 C | Reel |
| LAN7430T-I/Y9X | |
Ethernet-ICs PCIe 3.1 2.5GT/s to 10/100/1000 Ethernet Bridge. Industrial temp | - 40 C | + 85 C | Reel |
| LAN7430-I/Y9X | |
Ethernet-ICs PCIe 3.1 2.5GT/s to 10/100/1000 Ethernet Bridge. Industrial temp | - 40 C | + 85 C | Tray |
| LAN7430/Y9X | |
Ethernet-ICs PCIe 3.1 2.5GT/s to 10/100/1000 Ethernet Bridge. | 0 C | + 70 C | Tray |
