Microchip Technology KSZ8895MLXI Ethernet-ICs
Microchip Technology KSZ8895MLXI Ethernet-ICs sind integrierte 10/100 verwaltete 5-Port-Ethernet-Schalter mit MII/RMII-Schnittstelle. Diese Ethernet-ICs sind hochintegrierte Layer-2-managed Schalter mit fünf Anschlüssen und zahlreichen Funktionen, die zur Reduzierung der Systemkosten ausgelegt sind. Die 10/100-MBit/s-Schaltersysteme mit fünf Anschlüssen, geringem Stromverbrauch, On-Chip-Anschluss und internen Core-Leistungscontrollern unterstützen eine leistungsstarke Speicherbandbreite. Zu den Zielapplikationen gehören VoIP-Telefon, Set-Top- oder Game-Box, Industriesteuerung, IPTV-POF, integriertes DSL-/Kabelmodem und eigenständiger 10/100-Schalter mit 5 Anschlüssen.
Merkmale
- IEEE 802.1Q VLAN-Unterstützung für 128 aktive VLAN-Gruppen und den gesamten Bereich von 4096 VLAN-IDs
- Statische MAC-Tabelle unterstützt bis zu 32 Einträge
- VLAN ID-Tag/untagged Optionen auf einer per-Anschluss-Basis
- IEEE 802.1p/q-Tag-Einfügung oder -Entfernung pro-Anschluss-Basis auf Grundlage des Eingangsanschlusses (Egress)
- Programmierbare Ratenbegrenzung bei Eintritt und Austritt auf Pro-Anschluss-Basis
- Jitterfreie, Pro-Paket-basierte Ratenbegrenzungsunterstützung
- Schutz vor Broadcast-Stürmen mit prozentualer Kontrolle (global und pro Port)
- IEEE 802.1d Rapid-Spanning-Tree-Protokoll RSTP-Unterstützung
- Unterstützung des Tail-Tag-Modus (1-Byte vor FCS hinzugefügt) an Port 5, um dem Prozessor mitzuteilen, welcher Eingangsport das Paket erhält
- Hochleistungs-Speicherbandbreite von 1,4 GBit/s, eine gemeinsam genutzte Speicher-basierte Schaltmatrix mit vollständiger, nicht blockierender Konfiguration
- Dual-MII mit MAC 5 und PHY 5 auf Anschluss 5, SW5-MII/RMII für MAC 5 und P5-MII/RMII für PHY 5
- Aktivierungs-/Deaktivierungsoption für eine große Rahmengröße von bis zu 2.000 Byte pro Frame
- IGMP v1/v2 Snooping (IPv4)-Unterstützung für die Multicast-Paketfilterung
- IPv4/IPv6 QoS-Unterstützung
- Unterstützt unbekannte Unicast-/Multicast-Adressen und unbekannte VID-Paketfilterung
- Selbst-Adressen-Filterung
Applikationen
- VoIP-Telefon
- Set-Top-Box/Game-Box
- Industriesteuerung
- IPTV POF
- SOHO-Gateway im häuslichen Bereich
- Breitband-Gateway/-Firewall/-VPN
- Integrierte DSL-/Kabel-Modems
- Wireless LAN-Zugangspunkt + Gateway
- Eigenständiger 10/100-5-Port-Switch

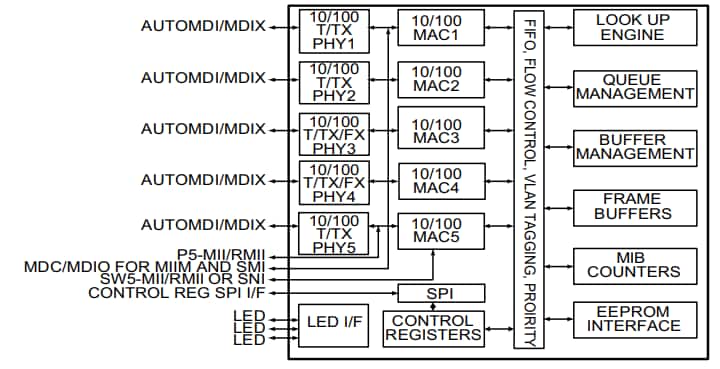

Blockdiagramm
