Microchip Technology EQCO5X31 USB Type-C™-Evaluierungsboards

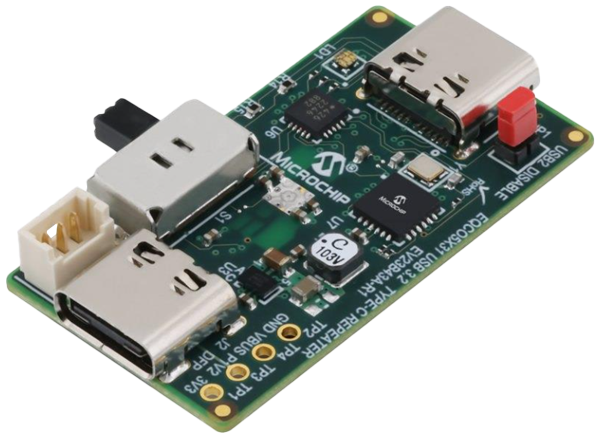

Microchip Technology EQCO5X31 USB-Typ-C ™ Evaluierungsboards sind eine Lösung für die Erweiterung der USB3-Typ-C-Kabellänge. Microchip Technology EQCO5X31-Platinen verwenden einen EV40G35A Typ-C-Extender, der für die Host- und Bauteilseite ausgelegt ist. Darüber hinaus verwenden die Platinen einen EV23B43A Typ-C-Repeater, der die Kopplung und Verlängerung von zwei Kabeln erleichtert. Diese Platinen definieren die Möglichkeiten der USB-Konnektivität neu.

Merkmale

Zwei USB-Steckverbinder auf dem Board, ein Type-C-Stecker (J2) und eine Type-C-Anschlussbuchse (J1)
Der Stecker ist direkt in eine Host-/geräteseitige Anschlussbuchse eingesteckt
Die Anschlussbuchse würde ein USB-Typ-C-Kabel aufnehmen

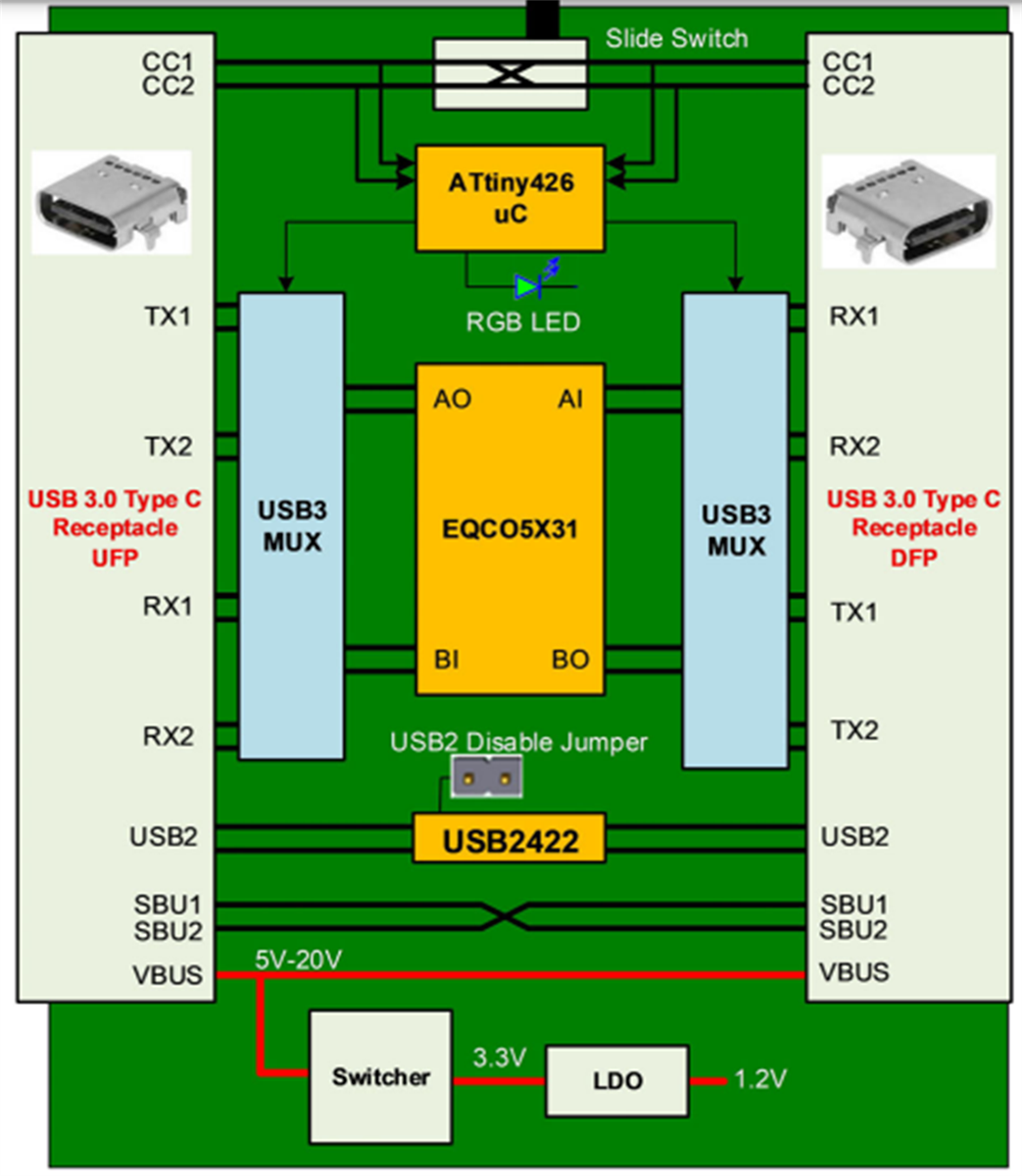

USB3 Signalsignale passieren durch den EQCO5X31, wo die SIGNALE neu getaktet und neu angesteuert werden
USB2-Signale werden passiv über die Platine zwischen den Steckverbindern verbunden

Zwei EQCO5X31 -Teile auf dem board zur Handhabung von zwei Leitungen, die von der USB-Typ-C-Kabel- und Steckverbinder-Spezifikation unterstützt werden
Die Leistung wird von den VBUS Leitungen des Steckverbinders geliefert
USB-Typ-C-CC-Leitungen sind passiv über die Platine zwischen den Steckverbindern verbunden
USB-Typ-C-SBU-Leitungen sind passiv über die Platine zwischen den Steckverbindern verbunden
