Microchip Technology ECE1200 eSPI-zu-LPC-Brücke
Die ECE1200 eSPI-zu-LPC-Brücke von Microchip implementiert den eSPI-Standard in Boards mit Legacy-LPC-Steckverbindern und -Peripherie. Die Architektur und Entwicklung des ECE1200 stellt sicher, dass die Industrie- und Embedded-Anforderungen über Intel Atom®-, Intel Core™- und Intel Xeon®-Plattformen skaliert werden. Diese Hauptanforderungen umfassen Unterstützung für Industrietemperaturen und Kompatibilität mit bestehenden installierten modularen LPC-basierten Systemen mit gleichzeitiger eSPI- und LPC-Unterstützung für neue Systemarchitekturen.
Der ECE1200 wird direkt von zwei Suspend-Versorgungsebenen (S5) bei einer Nennspannung von 3,3 V und 1,8 V betrieben. Die 1,8-V-Versorgung wird auf zwei Sätzen von Pins, dem VTR_18 für I/O-Pins und dem VTR_18_CORE für die interne Logikschaltung bereitgestellt. Die 3,3-V-Versorgung VTR_33 ist nur für 3,3-V-I/O-Pins ausgelegt. Der ECE1200 erfasst eine Runtime-Powerplane (VCC) mit dem LPC_EN-Pin, der für den Empfang des PCH-PWROK-Signal ausgelegt ist, das vom System übertragen wird. Das Bauteil verwendet dieses zur Emulation des VCC-betriebenen Funktionsumfangs auf den entsprechenden Pins, um einen Rückwärtsantrieb im System zu verhindern.
Die ECE1200 eSPI-zu-LPC-Brücke ist benutzerfreundlich und erfordert keine Software. Die ECE1200 erkennt und unterstützt den modernen Standby-Modus mit niedrigem Standby-Strom, wodurch Betriebskosten und Wirkungsgrade verwaltet werden können, während gleichzeitig die Funktionen beibehalten werden, die Endbenutzer von modernen Geräten erwarten.
Merkmale
- Erkennt und unterstützt den modernen Standby-Zustand
- ACPI 6.1-konform
- Unterstützt LPC-basierte SIO- und EC-Bauteile, wie z. B. SCH311x, SCH322x
- 40-Pin-VQFN-Gehäuse
- eSPI-Peripheriekanal-Zyklen im 64.000-I/O-Bereich werden als LPC-I/O-Zyklen mit Ausnahme der lokalen Plug-and-Play-INDEX-/DATA-Portal-Register durchgeleitet.
- Industrietemperaturbereich: -40 °C bis +85 °C
Applikationen
- Automatisierung
- Drucker
- Informationskioske
- POS-Terminals
- Geldautomaten
- Gaming
- VR-Gläser
- Digitale Schilder
- Straßenbeleuchtung
- Transport
- Single-Board-Computer
- Industrie-PC
- PC/104
- COM Express
Typische Applikation

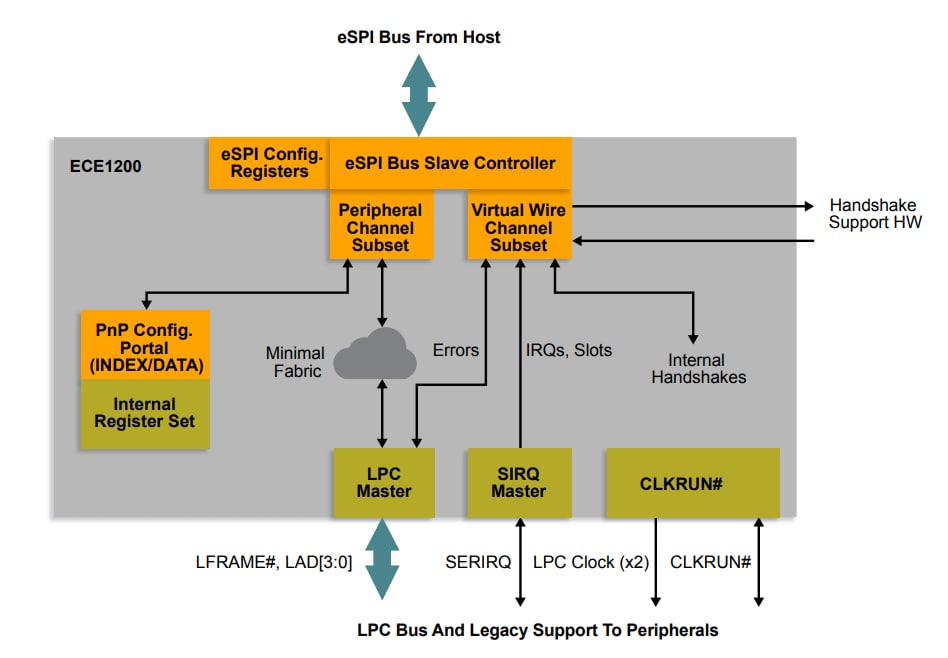

Blockdiagramm
