Microchip Technology DM164152 BM83-Bluetooth-Audio-Development Board

Mit dem Microchip DM164152 BM83 Bluetooth-Audio-Development Board kann der Benutzer die Funktionalität des BM83 Audiomoduls und des IS2083BM System-on-Chip (SoC) evaluieren und demonstrieren. Dieses Board ist eine Komplettlösung für die Entwicklung mehrerer Bluetooth-Audioapplikationen, einschließlich tragbarer Lautsprecher und Kopfhörer. Der DM164152 verfügt über einen integrierten PIC32 für Host-MCU-Modus-Applikationen, einen externen Codec zur Verbesserung der Audioqualität, ein digitales Mikrofon zur Aufzeichnung von Sprachaudio, Anzeige-LEDs und Tasten zur Erleichterung der Entwicklung.

Merkmale

  • Bluetooth 5-zertifiziertes BM83-Modul
  • Aux-In-, MIC-In- und Stereo-Out-Anschlüsse
  • On-Board-Thermistor
  • 2 LEDs für das Bluetooth-Subsystem und verschiedene andere LEDs, die von der integrierten MCU konfiguriert werden können
  • JTAG-Programmier-/Debug-Anschluss, USB-zu-UART-Anschluss, XPRO-Header-Schnittstellen
  • Li-Ion-Akkuanschluss, 15-V-DC-Buchse und USB-Stromquelle

Lieferumfang Kit

  • On-Board-Mikrocontroller (PIC32MX450F256L) für eine einfache Bedienung und Funktionsdemonstration
  • Plug-In-Modul(PIM)-Anschluss für einen externen Mikrocontroller (MCU)
  • STMicroelectronics Codec (STA369BW) Tochterboard
  • Tochterboard mit zwei digitalen Mikrofonen (Knowles SPH0641LU4H-1)
  • J-Link-6-Pin-Adapterboard für das IS2083BM-Debugging (Informationen zum SDK erhalten Sie von Microchip)
  • Integrierte Tastaturmatrix (Audio-Steuertasten), die entweder vom BM83-Modul oder vom integrierten PIC32-MCU gesteuert werden kann

Erforderliche Ausrüstung

  • Hardware
    • BM83 Bluetooth®-Audio-Development Board
    • BM83-Modul auf BM83-Trägerboard montiert
    • Bluetooth-fähiges Smartphone
      • Android™-Gerät läuft auf Android 4.3 oder spätere Version
      • iOS: iPhone® 4S oder spätere Version
    • Windows®-Host-PC mit USB-Anschluss
    • Lautsprecher, Mikrofon oder Kopfhörer
    • Typ-A-zu-Micro-B-USB-Kabel
    • STA369BW Audio-Tochterboard
    • Digitales Mikrofon-Tochterboard
    • 15-VDC-Stromadapter
    • MPLAB® REAL ICE™/MPLAB ICD 3/PICkit™ 3
    • J-Link-6-Pin-Adapterboard
  • Software
    • IS2083 Firmware
    • Host-MCU-Firmware
    • Update-Tool
    • Konfigurations-GUI-Tool
    • Integrierte MPLAB®-X-Entwicklungsumgebungs-Tool (MPLAB X IDE)
    • Microchip Bluetooth-Audio-Applikation für Smartphone

Verwandtes Produkt

Microchip Technology PIC32MX 32-Bit-Mikrocontroller

Kostengünstige 32-Bit-Mikrocontroller, die eine große Auswahl von Speicherkonfiguration und einen umfangreichen Peripheriesatz bieten.

Learn Moreüber Microchip Technology PIC32MX 32-Bit-Mikrocontroller View Productsverwandt mit Microchip Technology PIC32MX 32-Bit-Mikrocontroller

STMicroelectronics Sound Terminal® 2.1-Channel Digital Audio System

Digital audio processing, digital amplification, and FFX™-power output stage.

Learn Moreüber STMicroelectronics Sound Terminal® 2.1-Channel Digital Audio System View Productsverwandt mit STMicroelectronics Sound Terminal® 2.1-Channel Digital Audio System

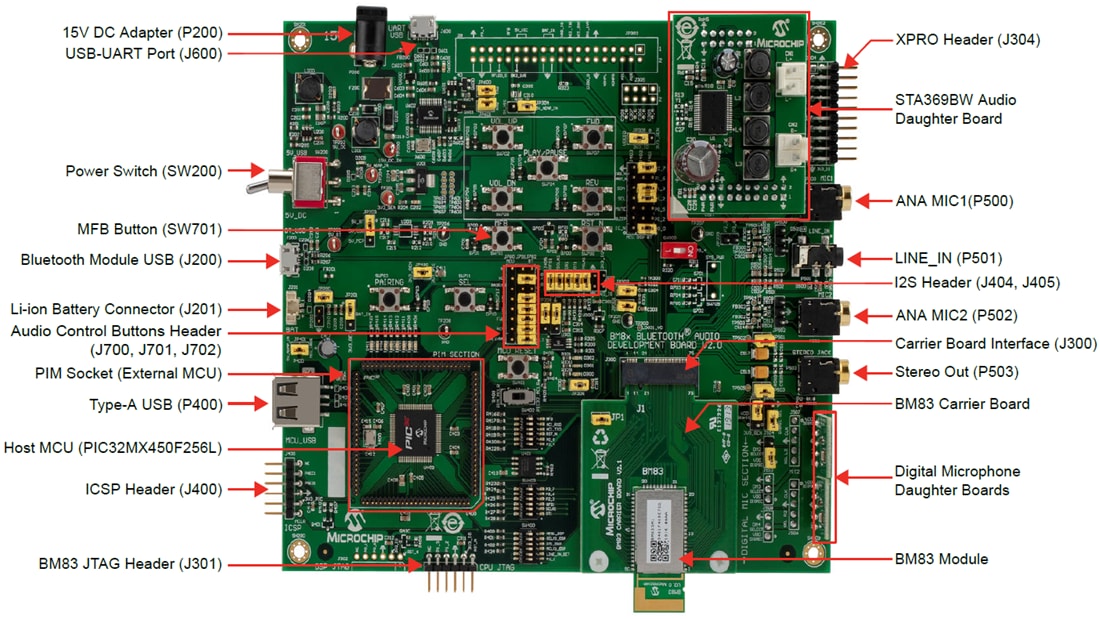

Evaluationsboard-Komponenten

Tabelle - Microchip Technology DM164152 BM83-Bluetooth-Audio-Development Board
