Microchip Technology BB15L61A Kleinsignalsensor-BBS-Kit
Das BB15L61A Kleinsignalsensor-Building Block Solution(BBS)-Kit von Microchip Technology beinhaltet mehrere Analog- und Mischsignal-Bauteile, die jeweils auf einem separaten BBS-Board konfiguriert sind, um eine einfache Evaluierung und Implementierung in Applikationen zu ermöglichen. Das BB15L61A bietet eine modulare Plattform, die es Benutzern ermöglicht, einzelne Boards nahtlos in bestehende Systeme zu integrieren oder mehrere Boards für unterschiedliche Applikationen zu konfigurieren. Diese Flexibilität ermöglicht schnelles Prototyping, Systemerweiterung und maßgeschneiderte Lösungen für verschiedene Applikationen.
Das BB15L61A BBS Kit von Microchip Technology umfasst folgende Bauteile:
MCP3564R ein 8-Kanal, 153.6ksps rauscharm 24-Bit Delta-Sigma ADC mit interner Spannungs- Referenz MCP33131-10
einem 1Msps 16-Bit Single-Ended Input SAR ADCMCP9804
ein ±0,25 °C Typischer Genauigkeits- Digitaler Temperatursensor MCP9700B
ein stromsparender linearer aktiver ThermistorMCP6444
ein 450nA, 9 kHz Operationsverstärker Konfiguriert als Drei-Kanal-Instrumentierung Operationsverstärker INAMCP6N16
ein Nullpunktdrift Low-Input AmplifierMCP6481
/MCP6491 4/7.5MHz Low-Input Bias-Strom Operationsverstärker Konfiguriert als Verstärker, Tiefpassfilter und Hochpassfilter FilterMCP1501-33
a 3,3 V High-Precision Buffered Spannung ReferenceMCP1501-18
a 1,8 V High-Precision Buffered Spannungsreferenz
Applikationen
- Hochpräzise Datenerfassung
- Medizinische Messgeräte
- Applikationen in der Motorsteuerung
- Batteriemanagementsysteme für Elektrofahrzeuge
- Batteriebetriebene Applikationen
- Applikationen für Schaltnetzteile

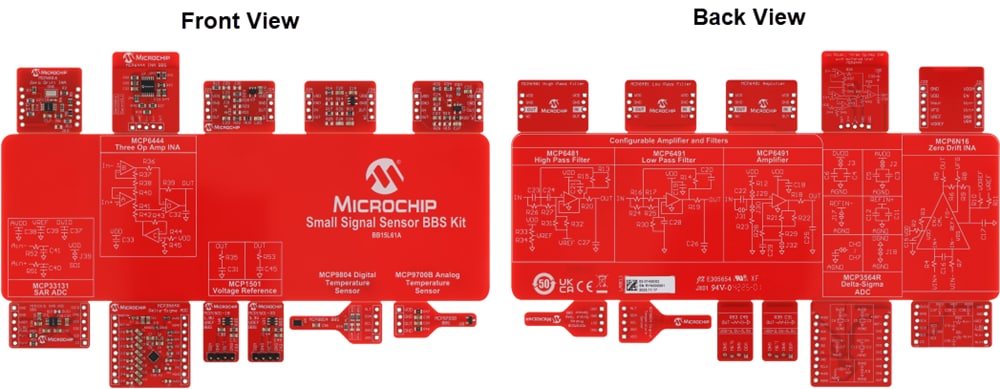

Board-Layout
