Microchip Technology 25CSM04 Serielle 4-MBit-SPI-EEPROMs
Die 25CSM04 seriellen 4 Mb-SPI-EEPROMs von Microchip verfügen über eine Serielle Peripherieschnittstelle (SPI) und können über einen großen Spannungsbereich (2,5 V bis 5,5 V) betrieben werden. Jedes Bauteil ist als ein Block mit jeweils 524,288 Bytes 8-Bit (512 KByte) organisiert. Dazu gehören ein Sicherheitsregister mit einer einzigartigen 128-Bit-Seriennummer und einer benutzerprogrammierbaren verriegelbaren ID-Seite von 256 Byte (2.048-Bit), ein integriertes ECC und ein konfigurierbares Schreibschutzschema für alle Byte. Der 25CSM04 von Microchip ist für den Einsatz in Unterhaltungselektronik-, Industrie- und Medizintechnik-Applikationen optimiert, bei denen ein zuverlässiger und sicherer nichtflüchtiger Speicher erforderlich ist und in SOIC-, DFN- und WLCSP-Gehäuseoptionen verfügbar.
Merkmale
- 524,288 x 8-Bit; Seitengröße von 256 Bytes
- Byte- oder sequentielle Lesevorgänge; Byte- oder Seiten-Schreibvorgänge
- Selbstgesteuerter Schreibzyklus (5 ms maximal)
- Sicherheitsregister mit vorprogrammierter 128-Bit-Seriennummer und benutzerprogrammierbarer, verriegelbarer 256-Byte-ID-Seite
- Integrierte Fehlerbehebungscode-Logikschaltung (ECC) mit ECC-Status-Bit über das STATUS-Register
- JEDEC (R) SPI-Hersteller-Lese-ID-Unterstützung
- Hochgeschwindigkeits-Taktfrequenz von 8 MHz bei VCC 3, 0V; 5 MHz bei VCC > 2, 5V
- Älterer Schreibschutzmodus mit einem Viertel-, Halb- oder gesamten Array-Schutz
- Erweiterter Software-Schreibschutzmodus mit benutzerdefinierbaren Partitionen und jede Partition ist mit einem einzigartigen Schutzverhalten einstellbar
- 3,0 mA Schreibstrom bei 5 V
- 3,0 mA Lesestrom bei 5 V
- 1,0 uA Standby-Strom bei 2,5 V
- Mehr als 1 Million Lösch-/Schreib-Zyklen
- Datenhaltung: > 100 Jahre
- ESD-Schutz: >4.000 V

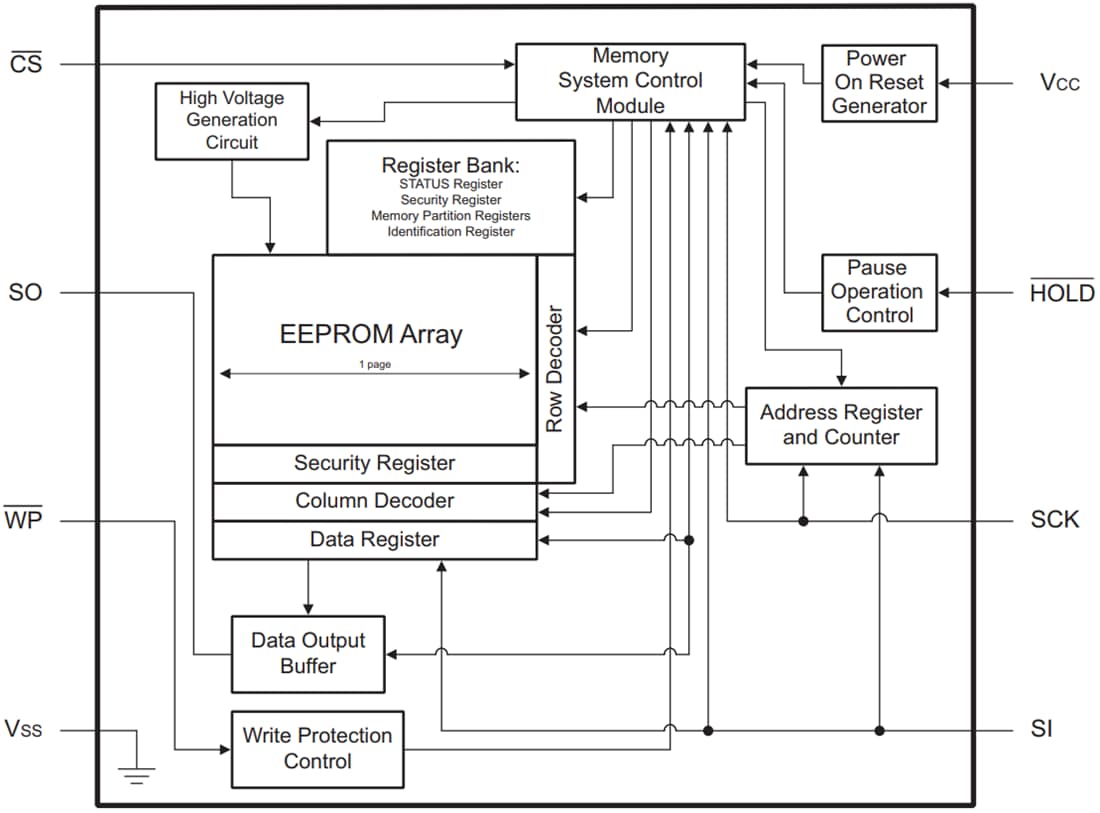

Blockdiagramm
