Microchip Technology SAM L22 Xplained Pro-Test-Kit

Atmel SAM L22 Xplained Pro Evaluationskit ist eine Hardwareplattform zur Bewertung des ATSAML22N18A-Mikrocontrollers. Es wird von der integrierten Atmel Studio-Entwicklungsplattform unterstützt und ermöglicht den einfachen Zugriff auf die Atmel ATSAML22N18A-Funktionen. Es erklärt, wie sich das Gerät in ein individuelles Design einbinden lässt, und beinhaltet einen eigenen Embedded Debugger. Für das Programmieren oder Debuggen des ATSAML22N18A werden keine externen Tools benötigt. Das Xplained Pro-Erweiterungskit bietet zusätzliche Peripheriegeräte, mit denen die Features der Karte erweitert und die Entwicklung individueller Designs erleichtert werden.

The Microchip Technology SAM L22 Xplained Pro Evaluation Kit includes an on-board Embedded Debugger and no external tools are necessary to program or debug the ATSAML22N18A. The Evaluation Kit also includes the TSLCD1 Xplained Pro Extension Board for Touch and Segment LCD applications and the ECC508 Crypto Authentication device to enable advanced elliptic curve cryptography (ECC). It is an ideal development platform for secure IoT nodes, wearables, medical & general purpose battery-powered applications.

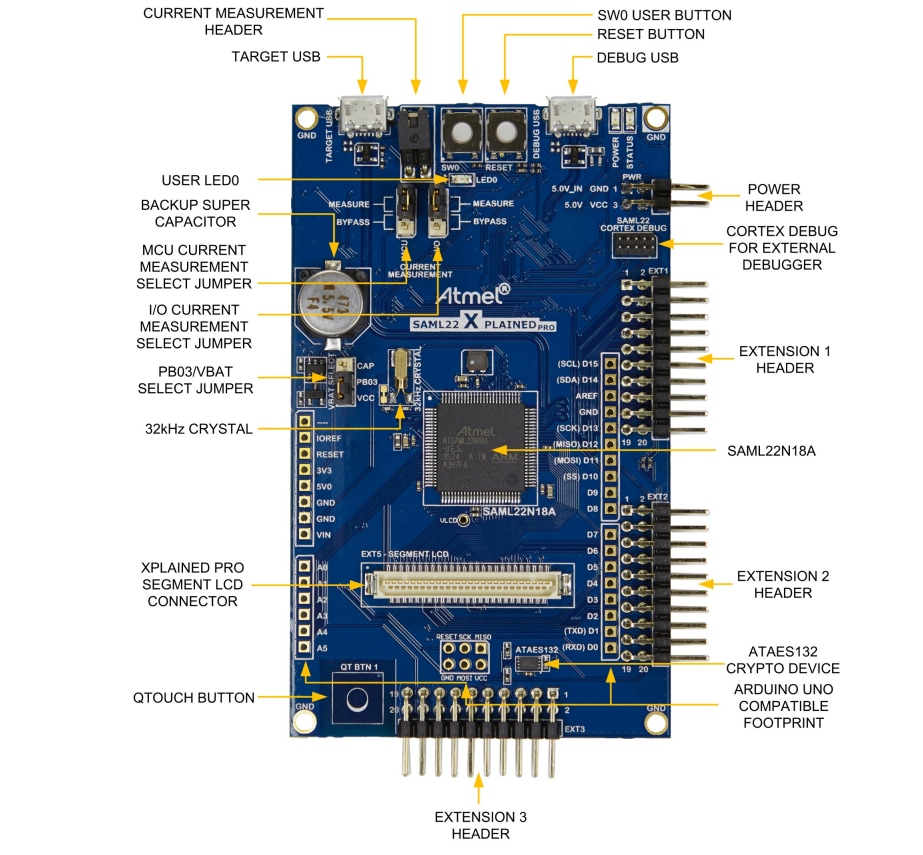

Merkmale

ATSAML22N18A microcontroller
One mechanical reset button
One mechanical programmable button
Xplained Pro segment LCD connector
- Eight COM signals
- Twenty seven SEG signals
- Six touch signals
One QTouch^® button
One yellow user LED
Backup super capacitor
32.768kHz crystal
Embedded current measurement circuitry, with Atmel Data Visualizer support for data visualization
USB powered

Supported with application examples in Atmel Software Framework
USB interface, device only
Three Xplained Pro extension headers
Embedded Debugger
- Auto-ID for board identification in Atmel Studio
- One yellow status LED
- One green board power LED
- Symbolic debug of complex data types icluding scope information
- Programming and debugging, including power measurements
- Data Gateway Interface: SPI, I²C, four GPIOs
- Virtual COM port (CDC)
