MEAN WELL PWM-200KN 200-W-KNX-LED-Treiber mit PWM-Ausgang

MEAN WELL PWM-200KN 200-W-KNX-LED-Treiber mit PWM-Ausgang sind AC/DC-LED-Treiber, die über einen Konstantspannungsmodus mit einem Ausgang im PWM-Stil verfügen, wodurch bei der Ansteuerung der LED-Streifen und Konstantspannungs-LED-Lampen die Farbtemperatur und Helligkeitshomogenität erhalten bleibt. Ein KNX-DALI-Gateway ist dank der integrierten KNX-Schnittstelle, die mit KNX Data Secure ausgestattet ist, nicht erforderlich. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomatisierung und kann im ETS-Projekt konfiguriert werden.

Die PWM-200KN-Bauteile werden von 100 VAC bis 305 VAC mit Ausgangsspannungen von 12 V bis 48 V betrieben. Das lüfterlose Design arbeitet mit einem Wirkungsgrad von bis zu 94 % in einem Temperaturbereich von -40 °C bis +85 °C unter freier Luftkonvektion. Die LED-Treiber bieten eine minimale Verdunkelung von nur 0,01 % und eignen sich für Applikationen mit geringem Lichtpegel. Darüber hinaus kann gemäß dem IEEE1789-2015 und dem EU-Ecodesign für Stroposkopeffekt-Sichtbarkeit (SVM) die Ausgangsfrequenz von bis zu 4 KHz geändert werden, was eine Lösung für flackernde Lichter ermöglicht.

Merkmale

  • Konstantspannungsausgang im PWM-Stil mit einer Frequenz von bis zu 4 kHz die durch den Benutzer geändert werden kann, mit den SVM-Anforderungen von IEEE1789-2015 und EU-Ecodesign konform
  • Mindest-Verdunkelungspegel: 0,01 %
  • Kunststoffgehäuse mit Klasse-II-Design
  • < 0,5 W Leistungsaufnahme im Standby
  • Unterstützt KNX Data Secure
  • Kein KNX-DALI-Gateway erforderlich
  • Typische Lebensdauer: > 50.000 Stunden
  • 5 Jahre Garantie
  • Schutzfunktionen
    • Überlast
    • Kurzschluss
    • Überspannung
    • Übertemperatur

Applikationen

  • LED-Streifenbeleuchtung
  • LED-Innenbeleuchtung
  • Dekorative LED-Beleuchtung
  • LED-Gebäudebeleuchtung
  • Voutenbeleuchtung
  • Typ „HL“ für den Einsatz in Gefahrenbereichen der Klasse I, Abteilung 2 (klassifiziert)

Technische Daten

  • Ausgang
    • Spannungsbereich: 12 VDC bis 48 VDC
    • Nennstrombereich: 4,17 A bis 15 A
    • Nennleistungsbereich: 180 W bis 200 W
    • Verdunkelungsbereich: 0 bis 100 %
    • Typische PWM-Frequenz: 200 Hz bis 4.000 Hz, kann vom Benutzer über ETS geändert werden
  • Temperaturen
    • Betriebsbereich: -40 °C bis +85 °C
    • Lagerbereich: -40 °C bis +80 °C
    • Maximale Gehäusetemperatur: +85 °C
  • Abmessungen: 195 mm x 68 mm x 39,5 mm (LxBxH)
  • Eingang
    • Spannungsbereich: 100 VAC bis 305 VAC/142 VDC bis 431 VDC
    • Frequenzbereich: 47 Hz bis 63 Hz
    • Wirkungsgrad: 92 % bis 94 %
    • Typischer Einschaltstrom: 65 A bei 230 VAC, Kaltstart
    • Ableitstrom: < 0,75 mA bei 2,7 VAC
    • Stromverbrauch von weniger als 0,5 W im Standby bei Verdunkelung
  • Relative Feuchtigkeit
    • Betriebsfeuchtigkeit: 20 % bis 95 %, nicht kondensierend
    • Lagerfeuchtigkeit: 10 % bis 95 %

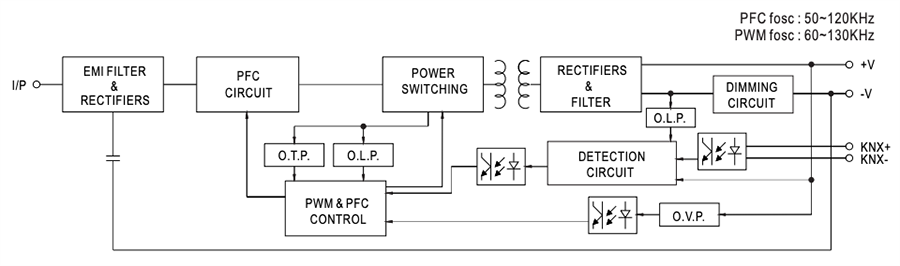

Blockdiagramm

Blockdiagramm - MEAN WELL PWM-200KN 200-W-KNX-LED-Treiber mit PWM-Ausgang
