MACOM 50-Ohm-I/O-angepasster CGHV35400F 400-W-GaN-HEMT
Der Wolfspeed CGHV35400F 50-Ω-I/O-angepasster 400-W-GaN-HEMT von 2,9 GHz bis 3,5 GHz für S-Band-Radar-Verstärker-Applikationen bietet einen hohen Wirkungsgrad, eine hohe Gain und umfangreiche Bandbreitenkapazitäten. Der CGHV35400F Transistor ist am Eingang auf 50 Ω und am Ausgang auf 50 Ohm abgestimmt.
Der CGHV35400F HEMT von Wolfspeed basiert auf dem 50-V-, 0,4-µm-GaN-on-Siliziumkarbind(SiC)-Gießereiprozess mit hoher Leistungsdichte. Das Bauteil ist in einem Keramik-/Metall-Flanschgehäuse des Typs 440225 untergebracht.
Merkmale
- Betrieb: 2,9 GHz bis 3,5 GHz
- Typische Ausgangsleistung: 500 W
- Leistungsverstärkung: 11 dB
- Drain-Wirkungsgrad: 70 % (typisch)
- 50 Ω intern abgestimmt
- Gepulster Amplitudenabfall: <0,3 dB

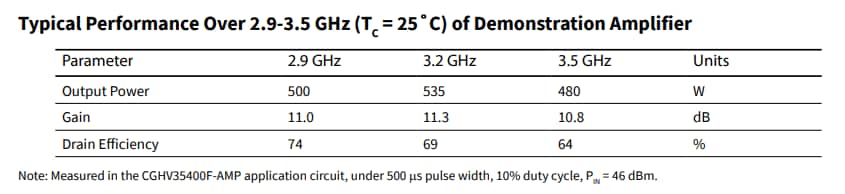

Spezifikationstabelle
Development Tools
MACOM CGHV35400F1-AMP Evaluierungsboard
Zur Evaluierung des CGHV35400F mit 400W 2.9 GHz bis 3.5 GHz HEMT für S-Band-Radarverstärkerapplikationen ausgelegt.
Veröffentlichungsdatum: 2021-09-12
| Aktualisiert: 2024-08-16
