SMB-TVS-Dioden der TPSMB-Baureihe für die Automobilindustrie

Littelfuse SMB-TVS-Dioden der TPSMB-Baureihe für die Automobilindustrie

Die SMB-TVS-Dioden für die Automobilindustrie der TPSMB-Baureihe von Littelfuse wurden speziell zum Schutz von empfindlichen elektronischen Geräten gegen Spannungstransienten, die durch Blitzschlag und andere transiente Spannungsereignisse hervorgerufen werden, konzipiert. Sie sind AEC-Q101-qualifiziert. Dadurch sind sie die ideale Wahl zum Schutz von E/A-Schnittstellen, VCC-Bus und anderen anfälligen Schaltkreisen, die in Automobilapplikationen zum Einsatz kommen. Die TPSMB-Baureihe ist in Sperrspannungswerten von 10 bis 77 V für sowohl unidirektionale als auch bidirektionale Geräte erhältlich. Dadurch können alle Konstruktionsanforderungen für eine Vielzahl von Automobilapplikationen erfüllt werden.

Merkmale
  • 600 W Pppm (Impuls-Spitzenverlustleistung) (10×1000 μs Waveform)
  • AEC-Q101-qualifiziert
  • SMB-Gehäuse (DO-214AA)
  • Sowohl unidirektionale als auch bidirektionale Polaritätsgeräte bieten einen Sperrspannungsbereich von 10 bis 77 V
  • Konform mit den Normen IEC 61000-4-2 und IEC 610000-4-4
Vorteile
  • Sehr beliebte Verlustleistungsbewertung für Applikationen in der Automobilindustrie
  • Produkte für die Automobilindustrie eignen sich gut für Applikationen mit hoher Zuverlässigkeit
  • Das Standard-Gehäuse und der kompakte Footprint ermöglichen einen schnellen und einfachen Aufbau in Applikationen mit hoher Zuverlässigkeit
  • Der breite Sperrspannungsbereich erfüllt alle Konstruktionsanforderungen für Applikationen in der Automobilindustrie
  • Hilft Entwicklern, globale Regulierungsnormen zu erfüllen

Applikationen
  • Elektronische Steuereinheiten
  • BCMs
  • CAN-Bus
  • LIN-Bus
  • Sensoren
  • Unterhaltungssysteme
  • Tragbare Geräte, die eine hohe Zuverlässigkeit erfordern

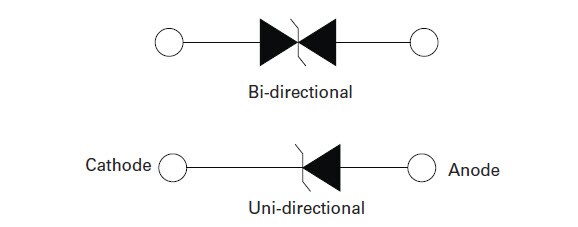

Funktionsdiagramm
Littelfuse TPSMB-Baureihe Funktionsdiagramm
