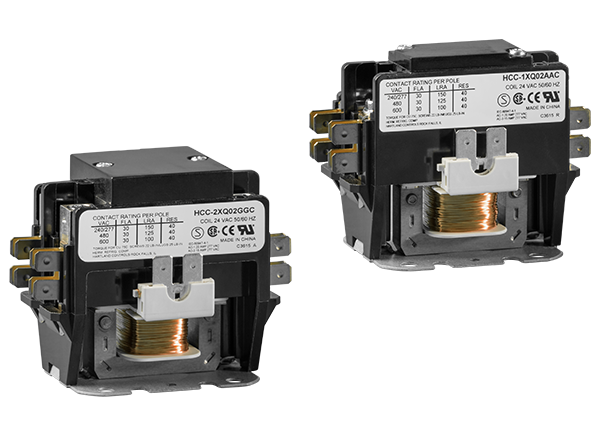

Hartland Controls / Littelfuse HCC 1- und 2-polige Schaltschütze gemäß 20-40FLA für bestimmte Anwendungen

Hartland Controls/Littelfuse HCC 1- und 2-polige Schaltschütze gemäß 20-40FLA für bestimmte Anwendungen verwenden einen Draht zur Steuerung der elektrischen Stromrichtung und sind mit einem normalerweise offenen Pol (NO) mit oder ohne Querwiderstand oder mit einem zweipoligen NO verfügbar. Diese Schaltschütze verfügen über Silber-Kadmium-Oxid-Kontakte und Schrauben Nr. 10-32 oder Kabelschuh-Leistungspol-Endenabschlüsse. Andere Funktionen umfassen ein Isoliersystem der Klasse B von +130 °C und eine anfängliche Durchschlagfestigkeit von 2.200 V_AC zwischen Kontakten und Spulen, zwischen Polen (einschließlich Querwiderstand) und zwischen offenen Kontakten (kein Querwiderstand). Die 1- und 2-poligen Schaltschütze gemäß 20-40FLA für bestimmte Anwendungen von Hartland Controls/Littelfuse werden in der Regel in Applikationen in Wohngebäuden verwendet.

Merkmale

1-poliger NO mit oder ohne querwiderstand
2-poliger NO
Silber-Kadmium-Oxid-Kontakte

Schraube Nr. 10-32 oder Kabelschuh-Leistungspol-Endenabschlüsse
Intern getestet und validiert

Applikationen

HLK für Wohngebäude
Kältetechnik
Pool- und Spa-Bereich

Technische Daten

Anfängliche Durchschlagsfestigkeit
- 2.200 V_AC zwischen Kontakten und Spulen
- Zwischen Polen (einschließlich Querwiderstand): 2.200 V_AC
- Zwischen offenen Kontakten (kein Querwiderstand): 2.200 V_AC
Gewicht pro Stück
- 1-polig: 8 oz
- 2-polig: 9,6 oz

Drahtstärke
- Schraube Nr. 10-32 (bei Nr. 8 muss eine Ringklemme verwendet werden)
- Kabelschuh: 14-4
Isolierung der Klasse B: 130 °C
-40 °C bis +65 °C Temperaturbereich
UL 508 Datei-Nr. E227250
CSA Datei-Nr. 221260 (1456104)
