Liquid Instruments Moku:Go Engineering-Labor-Lösungen

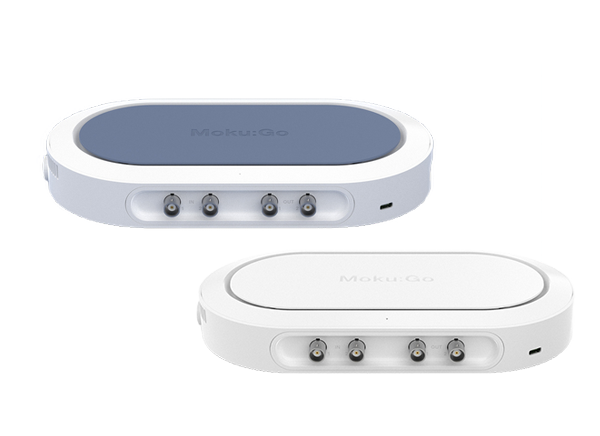

Die Engineering-Labor-Lösungen von Liquid Instruments Moku:Go sind komplette Engineering-Labor-Lösungen für Benutzer, um alles von Schaltungen bis hin zu älteren Designs zu lernen. Das Moku:Go von 9,45 Zoll x 1,47 Zoll ist für Reisen ausgelegt und verfügt über elf Instrumente und optionale programmierbare Netzteile. Das Bauteil beseitigt die Notwendigkeit für sperrige Benchtop-Instrumente und ermöglicht Benutzern, sich schnell Wissen anzueignen. Die Hardware-Funktionen umfassen einen WLAN-Hotspot, hochwertige integrierte Steckverbinder mit verbessertem elektrischem Schutz, USB-C™ für Daten und sechsfarbige Optionen. Eine intuitive Benutzeroberfläche (UI) für Windows und Mac bietet eine integrierte API-Unterstützung für Python und MATLAB. Zu den Hardware-Komponenten gehören integrierte BNC-Steckverbinder, integrierte Bananenbuchsen-Steckverbinder für programmierbare Netzteile, eine griffige, gummierte Basis, um Rutschen zu verhindern, sowie ein robuster elektrischer Schutz zur Gewährleistung der Sicherheit.
Merkmale
- 11 x Instrumente in einem Gerät
- 125-MSa/s-Arbiträr-Frequenzgeber
- 2-Kanal-Datenlogger
- 20-MHz-Frequenzverhalten-Analysator
- Protokollanalysator (I2C/SPI/UART)
- 30-MHz-Oszilloskop/-Voltmeter
- PID-Controller mit mehreren Ein-/Ausgängen
- 30-MHz-Echtzeit-Spektrumanalysator
- 20-MHz-Arbiträr-Frequenzgeber
- Lock-in-Verstärker
- Digitale Filterbox
- FIR-Filter-Builder
- Mitgeliefertes Zubehör
- 2 x Oszilloskop-Sonden
- DIO-Verkabelung
- Stromadapter
- USB-C™- und Ethernet-Kabel (je nach Modell)
- Netzteilkabel (je nach Modell)
- 3 Modelle verfügbar
- M0-Modell
- 2 x analoge Eingänge, 2 x analoge Ausgänge und 16 x DIO
- USB-C™, WLAN, Software und APIs
- M1-Modell
- Alle Funktionen des M0-Modells
- Programmierbare Zwei-Kanal-Stromversorgung
- M2-Modell
- Alle Funktionen des M0-Modells
- Ethernet
- Programmierbare Vier-Kanal-Stromversorgung
- M0-Modell
- 6 Standardfarben oder kundenspezifische Farbupgrades sind verfügbar
Applikationen
- 125-MSa/s-Arbiträr-Frequenzgeber
- Zufallsmuster-Generierung
- Simulation der Systemreaktion
- Additive Herstellung
- Simulation der Instrumenten-Reaktionsfunktion
- 2-Kanal-Datenlogger
- Temperaturüberwachung
- Vibrationsanalyse
- Umweltüberwachung
- Weitere Sensordatenaufzeichnung
- 20-Hz-Frequenzverhalten-Analysator
- Impedanzmessung
- Kapazitäts-/Induktivitätsmessung
- Stabilitätsanalyse
- Netzteilanalyse
- EMI-Filter-Charakterisierung
- Protokollanalysator (I2C/SPI/UART)
- Signalsimulation
- Digitales Schaltungsdesign
- Digitale Kommunikationsdiagnose
- Taktquelle
- 30-MHz-Oszilloskop/-Voltmeter
- Signalüberwachung und -analyse
- Schaltungsdesign und Charakterisierung
- Fotodetektor-Ausrichtung
- Automatisierte Systemtests
- Systemtest und Debug
- PID-Controller mit mehreren Ein-/Ausgängen
- Feedback- und Steuerungssystem-Design
- Laser-Frequenzstabilisierung
- Temperaturregulierung
- Abtastköpfe/Abtaststufen-Positionierung
- Druck-, Kraft-, Durchfluss- und andere Steuerungen
- 30-MHz-Echtzeit-Spektrumanalysator
- Frequenzebene-Analyse
- Charakterisierung der Systemreaktion
- Rauschmessung
- Falsche Signalerkennung
- 20-MHz-Arbiträr-Frequenzgeber
- Signalsimulation
- Schaltungsdesign und Charakterisierung
- Systemsynchronisierung
- Taktquelle
- Operationsverstärker-Charakterisierung
- 20-MHz-Lock-in-Verstärker
- Laser-Frequenzstabilisierung
- HF-Demodulation
- Analoges Funkgerät
- Digitale Filterbox
- Simulation der Impulsreaktion
- DSP-Systemdesign
- Rauschfilterung
- Signalverstärkung
- FIR-Filter-Builder
- Systemdesign
- Steuerung mit geschlossenem Regelkreis
- Rauschfilterung
- Signalverstärkung
Technische Daten
- Programmierbare Netzteile
- 2-Kanal-Option
- ±5 V bei 150 mA
- 0 bis 16 V bei 150 mA
- 4-Kanal-Option
- ±5 V bei 150 mA
- 0 bis 16 V bei 150 mA
- Dual 0,6 V bis 5 V bei 1 A
- 2-Kanal-Option
- Analoge Eingänge
- 2 x 12-Bit-Eingangskanäle mit 125 MSa/s
- 30 MHz analoge Bandbreite
- AC- oder DC-Kopplung mit 1 MΩ Impedanz
- Eingangsbereich von bis zu ±25 V
- Analogausgänge
- 2 x 12-Bit-Ausgangskanäle mit 125 MSa/s
- 20 MHz analoge Bandbreite
- Maximaler Ausgangsbereich: ±5 V
- Digitale I/O
- 16-Kanal-DIO bei 62,5 MSa/s
- Unterstützt einen Logikpegel von 3,3 V (5-V-tolerant)
- Programmierumgebung
- API-Unterstützung für Python und MATLAB
- Windows oder macOS
- MathWorks Live Scripting

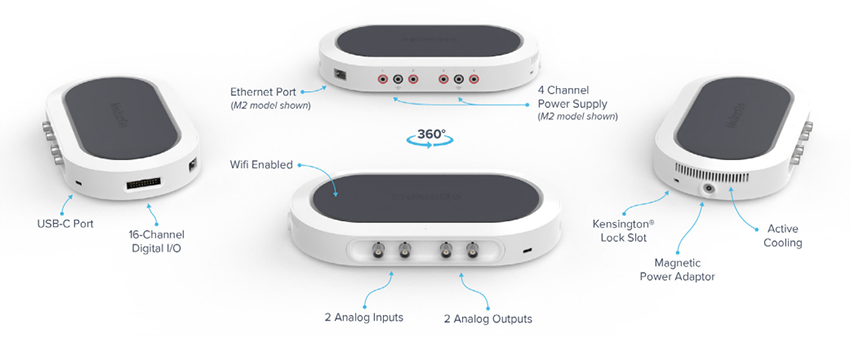

Diagramm
Applikationshinweise
- Bit-Erhöhung durch Überabtastung – eine Technik zur Erhöhung der effektiven Anzahl von Bits für die digitale Signalverarbeitung
- Moku:Go Arbiträr-Frequenzgeber – nutzt MATLAB, um modulierte Arbiträr-Wellenformen zu erzeugen
- Moku:Go I-V-Kurven-Tracing – Laborexperiment, Vorwärtsvorspannungs-Verhalten der Diode
- Moku:Go PID-Regler-Labor – Laborexperiment, PID-Tuning mit der Ziegler-Nichols-Methode
- Moku:Go Spektrumanalysator – Laborstudie über Amplituden-modulierte Signale
- Moku Hardware- und Remote-Labore – Fernunterricht und Präsenzlabore mit Moku Hardware und MATLAB LiveScripts
- Übersicht über Butterworth-Filter-Labor – Moku:Go im Laborexperiment für Studierende
- Abtasttheorem – Aliasing- und Anti-Aliasing-Maßnahmen auf Bauteilen von Moku
Veröffentlichungsdatum: 2021-11-01
| Aktualisiert: 2023-10-02
