Lattice Semiconductor Sentry Demonstrationsboard

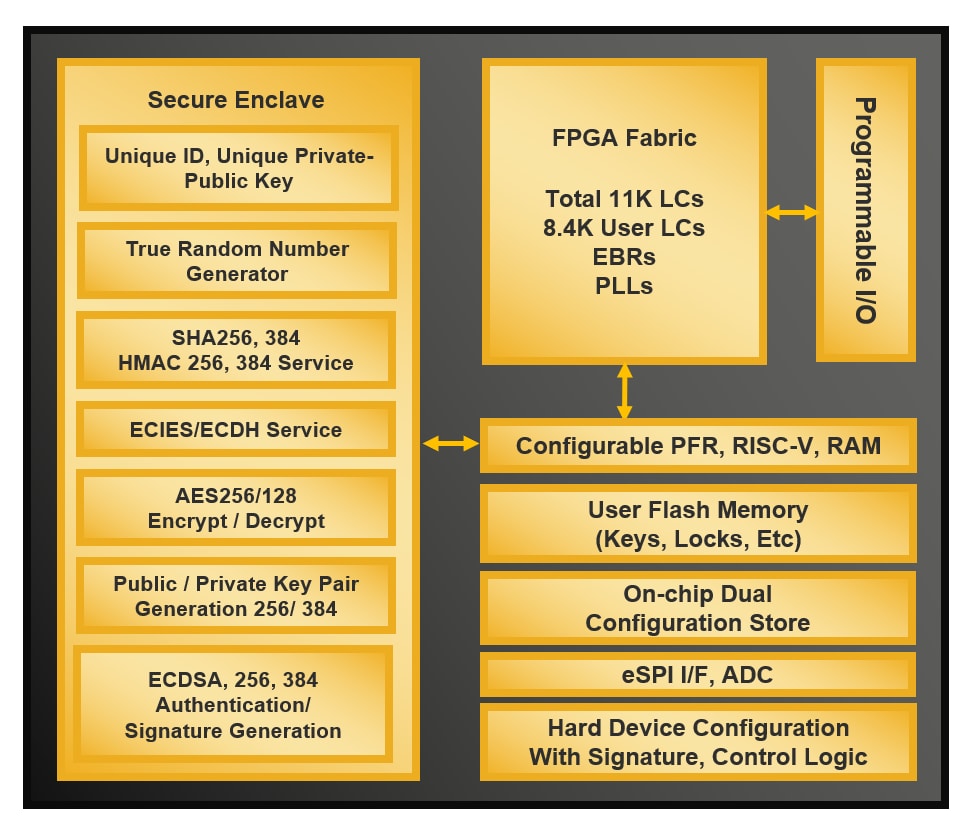

Das Lattice Semiconductor Sentry Demonstrationsboard für Mach-NX ist eine 384-Bit-Kryptografie-Demonstrations- und Testplattform, die eine NIST SP 800-193-konforme PFR-Lösung auf einem einzelnen Board ist. Das Sentry Demonstrationsboard implementiert die Mach-NX als Plattform-Root-of-Trust und zwei Lattice ECP5 FPGAs, die als PFR-geschützte ICs im System fungieren.

Das Sentry Demonstrationsboard von Lattice Semiconductor ist zur Erkennung, zum Schutz und zur Wiederherstellung der System-Firmware vorkonfiguriert. Entwickler können die Authentifizierung der geschützten IC-Firmware mit einer 384-Bit-Schlüsselstärke vor dem Hochfahren mit der Lattice Sentry Root-of-Trust-Lösung für Mach-NX testen. Die Plattform erkennt und blockiert illegale SPI- und SPI-Flash-Betriebsabläufe, die über eine dedizierte Benutzeroberfläche auf einer PC-Workstation gesteuert und überwacht werden können. Darüber hinaus kann das Design die beschädigten Boot-Bilder des Mach-NX und die geschützten externen Bauteile automatisch durch bekannte gute Versionen ersetzen.

Merkmale

Mach-NX FPGA – LFMNX-50FBG484C
Vorkonfiguriert zur Erkennung, zum Schutz und zur Wiederherstellung der System-Firmware
Netzteil (12 V)
Unterstützung für die Demonstration des Sentry Lösungsstapel-PFRs von Lattice

Validierung des Verhaltens der Sentry-Systemebene von Lattice
USB-Anschluss für die Geräteprogrammierung
Zwei On-Board-ECP5-FPGA-Bauteile mit 256-M-SPI/QSPI-Flash-Bauteilen zur Simulation von geschützten externen Bauteilen
