Lattice Semiconductor Nexus-Plattform
Die Lattice Semiconductor Nexus-Plattform kombiniert das langjährige stromsparende FPGA-Know-how von Lattice mit der führenden 28-nm-FD-SOI-Halbleiterherstellungstechnologie (Fully Depleted Silicon on Insulator, FD-SOI). Mit dieser Plattform ermöglicht Lattice die schnelle Entwicklung mehrerer Bauteilfamilien, die einen geringen Stromverbrauch, eine hohe Leistungsfähigkeit, eine hohe Zuverlässigkeit und einen kleinen Formfaktor bieten.Die Nexus-FPGA-Plattform von Lattice bietet drei Innovationsebenen:
- Schaltung: 75 % geringer Stromverbrauch, 100-mal niedrigere Soft-Fehlerrate im Vergleich mit dem Bulk-Prozess
- Architektur: Große Embedded-RAM-Blöcke optimieren die Implementierung von gängigen KI-Algorithmen
- Lösungen: Bereitstellung umfassenderer Lösungen mit IP, Referenzdesigns und Software-Stapeln
Videos

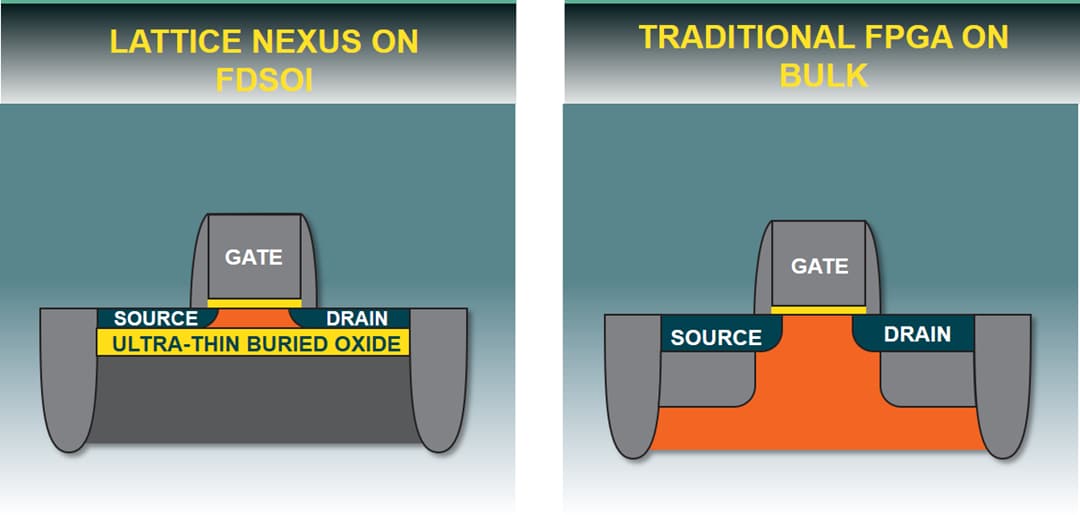

Schaltung
- Programmierbare Back-Vorspannung, die durch das isolierte Gate der FD-SOI-Technologie ermöglicht wird und eine Optimierung des Betriebsverhaltens/der Leistung liefert
- Reduzierung der Größe des kritischen Bereichs (orange) bietet eine 100-mal bessere SER-Zuverlässigkeit
- FD-SOI nutzt den Bulk-CMOS-Prozess und verfügt über weniger Verarbeitungsschritte

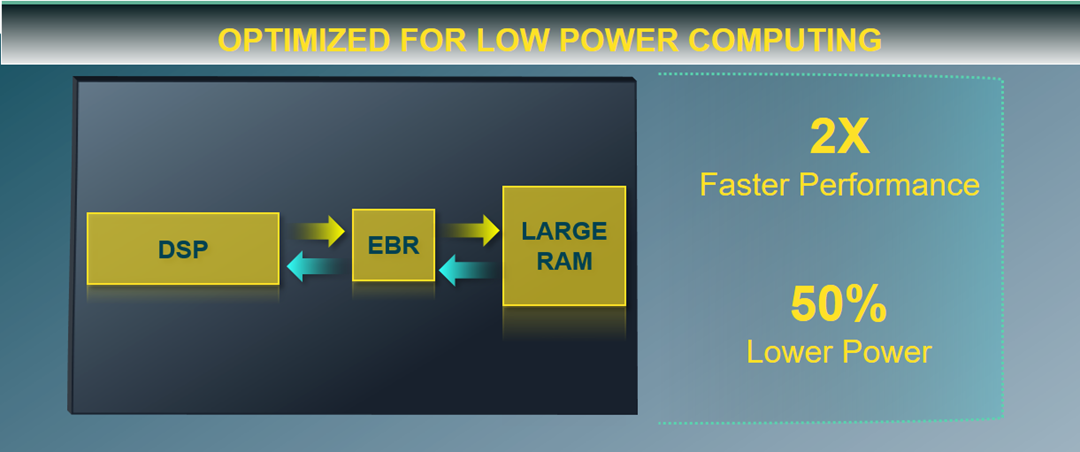

Bauweise
- Optimiert für Edge-Computing mit großem Embedded-RAM
- Verbessert die Leistungsfähigkeit durch Vermeidung von Off-Chip-Speicherzugriff
- Eliminiert den Stromverbrauch im Zusammenhang mit dem Zugriff auf externen Speicher
Lösungen
- Lösungen konzentrieren sich auf KI, Embedded-Vision und Sicherheit
- Referenzdesign, Kits, Soft-IP und Software beschleunigen die Produktentwicklung
- Vollständige End-to-End-Lösungsangebote ermöglichen eine schnellere Markteinführung
