Lattice Semiconductor ECP5™ Versa Development Boards

Lattice Semiconductor ECP5™
Versa Development Boards

Die Development Boards ECP5™ Versa von Lattice Semiconductor ermöglichen das Experimentieren mit den Funktionen des ECP5-FPGA. Mit dem ECP5 Board wird der schnelle Prototypenbau und das Testen spezieller Designs unterstützt. Außerdem verfügt es über einen eingebauten Regler für die Programmierung des ECP5 FPGA. Das eingebaute Modul besteht aus einem USB-Typ-B-Steckverbinder und einem USB-UART.

Merkmale
  • Halber PCI-Express-Formfaktor
  • Ermöglicht Vorführung der PCI-Express-x1-Verbindung
  • Elektrische Prüfung eines Vollduplex-SERDES-Kanals über SMA-Verbindungen
  • USB-B-Anschluss für UART und Geräteprogrammierung
  • Zwei RJ45-Schnittstellen zu 10/100/1000-Ethernet zu RGMII
  • On-board Boot-Flash
  • 128 M serieller SPI-Flash
  • DDR3-1866-Speicherkomponenten (64 Mb/x16)
  • Alphanumerisches Display mit 14 Segmenten

  • Mezzanine-Erweiterungsverbindung für Prototyping
  • Schalter, LEDs und Displays für Demonstrationszwecke
  • Diamond®-Programmierunterstützung
  • Integrierte Referenztaktquellen

Kit-Lieferumfang
  • ECP5 PCI-Express Development Board
  • Kabel für FPGA-Programmierung via PC: USB-A-to-USB-B (Mini)
  • 12 V AC/DC-Netzadapter und internationale Steckeradapter
  • Kurzanleitung

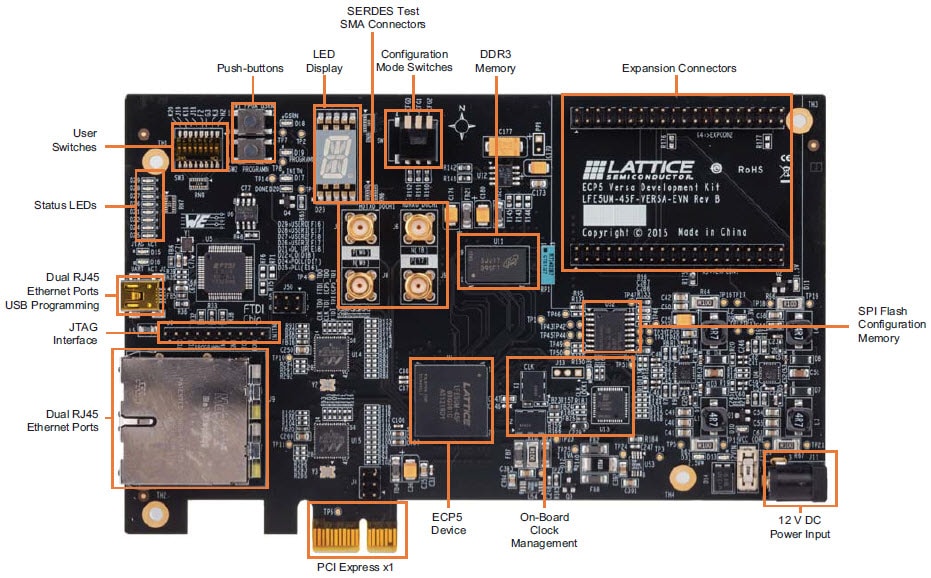

Lattice Semiconductor ECP5 Versa Development Boards
