Lattice Semiconductor DisplayPort VIP-Eingangsboard

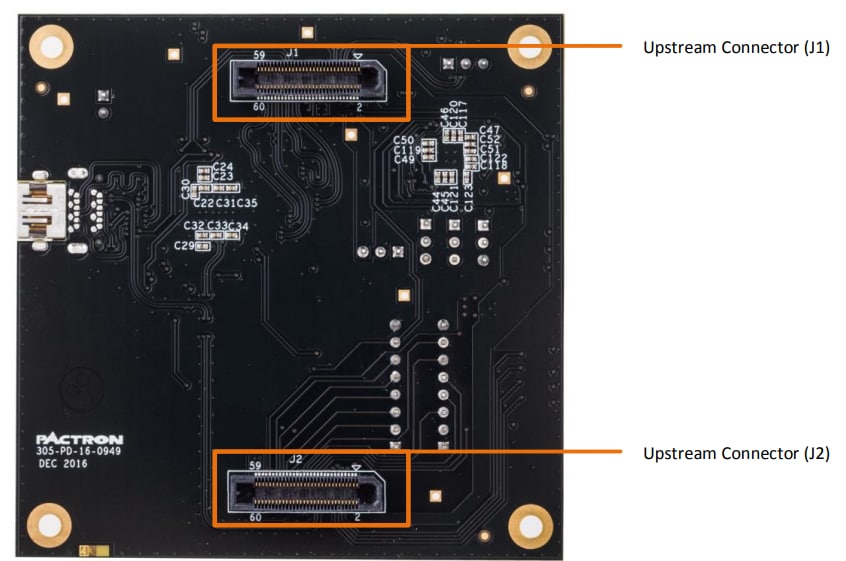

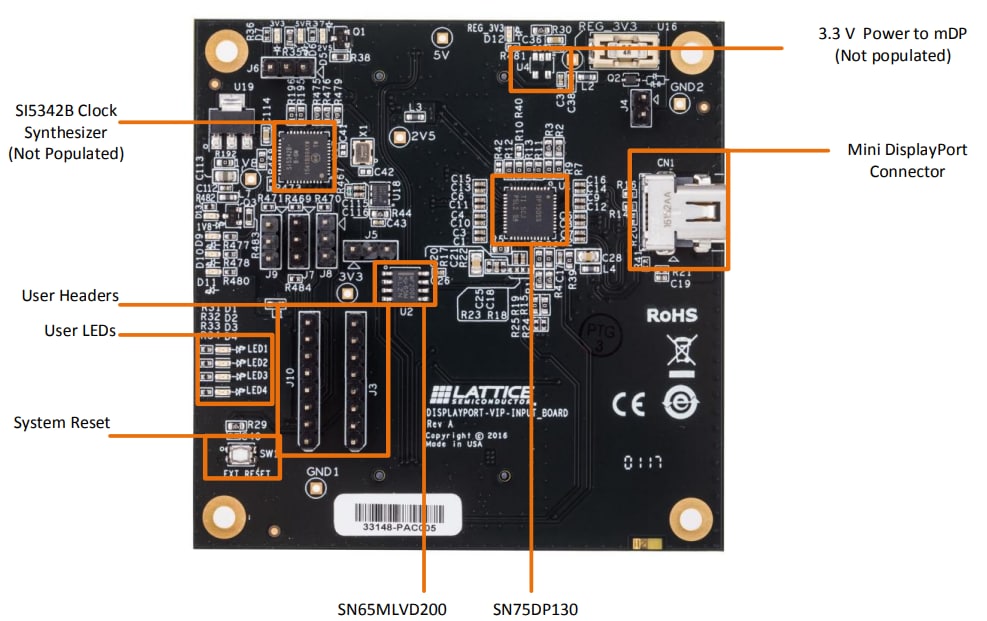

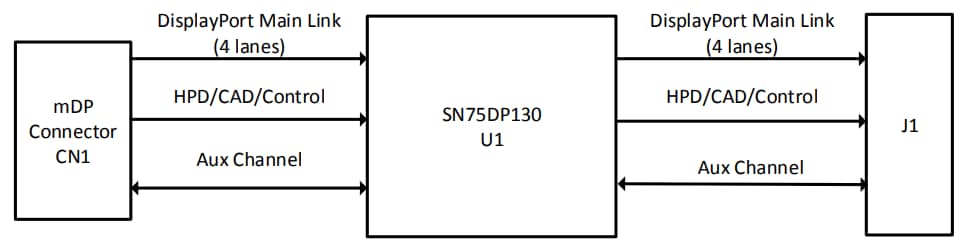

Das Lattice Semiconductor DisplayPort VIP-Eingangsboard ist so ausgelegt, dass es mit dem Lattice VIP (Video Interface Platform) Board-Verbindungsystem funktioniert. Dieses Eingangsboard ist mit einem integrierte SN75DP130 1:1 DisplayPort-Redriver von Texas Instruments, einem mini-DisplayPort (mDP) Steckverbindern und zwei robusten 60-Pin-Hochgeschwindigkeits-Stiftleisten ausgestattet. Das DisplayPort VIP-Eingangsboard vereinfacht das Design mit einem bewährten DisplayPort-Redriver und verwendet mDP-Steckverbinder für den Empfang von Videodaten. Dieses Eingangsboard empfängt bis zu 4-Spuren an DisplayPort-Video vom mDP-Steckverbinder. Die Hauptverbindung, die Steuerung und der AUX-Kanal werden über den Redriver gesendet, der die digitale DisplayPort-Hochgeschwindigkeitsverbindung am Steckverbinder J1 neu generiert.

Die DisplayPort VIP-Eingangsboard ist mit dem ECP5 VIP-Prozessorboard verbunden und benötigt keine zusätzliche Stromversorgung. Das Board kann DisplayPort 1.4a-konforme Videostreams empfangen, um Auflösungen bis zu 1080p mit 60fps zu unterstützen.

Merkmale

DisplayPort 1.4a kompatibel (einschließlich eDP 1.4) mit Unterstützung für 1, 2 und 4 Spuren
Unterstützt Übertragungsraten von 1,62Gbps oder 2,7Gbps
Unterstützung für Dual- und Quad- Symbolmodi mit Einzel-, Dual- und Unterstützung-Pixel-Modi
