Lattice Semiconductor Certus™-NX FPGAs
Die Certus™-NX FPGAs von Lattice Semiconductor liefern eine bis zu doppelt so hohe I/O-Dichte pro mm2 im Vergleich zu ähnlichen FPGAs auf dem Markt. Die Certus-NX FPGAs bieten erstklassige Stromeinsparungen, eine kleine Baugröße, Zuverlässigkeit, Instant-on-Leistung und unterstützen schnelle PCI Express- (PCIe) und Gigabit-Ethernet-Schnittstellen, um gemeinsame Datenverarbeitung, Signalüberbrückung und Systemsteuerung zu ermöglichen. Die FPGAs basieren auf der Lattice Nexus™ FPGA-Plattform mit stromsparender 28-nm-FD-SOI-Technologie. Die Bauteile kombinieren die extreme Flexibilität eines FPGA mit dem geringen Stromverbrauch und der hohen Zuverlässigkeit (aufgrund des extrem niedrigen SER) der FD-SOI-Technologie. Die Certus-NX-Produktfamilie von stromsparenden Universal-FPGAs kann in einer großen Auswahl von Applikationen in mehreren Branchen verwendet und für Brücken- und Verarbeitungsanforderungen in Edge-Applikationen optimiert werden.
Die Certus-NX FPGAs von Lattice unterstützen eine Vielzahl von Schnittstellen, einschließlich PCI Express (Gen1, Gen2), SGMII (Gigabit-Ethernet), LVDS, LVCMOS (0,9 V bis 3,3 V). Die Verarbeitungsfunktionen auf den Bauteilen umfassen bis zu 39.000 Logikzellen, 56 18x18-Multiplikatoren, 2,9 MB Embedded-Speicher (bestehend aus EBR- und LRAM-Blöcken), verteilter Speicher, DRAM-Schnittstellen (unterstützt DDR3, DDR3L, LPDDR2 und LPDDR3 bis zu 1.066 MBit/s × 16 Datenbreite). Die FPGAs verfügen über eine schnelle Konfiguration des rekonfigurierbaren SRAM-basierten Logik-Fabrics und eine ultraschnelle Konfiguration (in unter 3 ms) des programmierbaren sysI/O™. Zusätzlich zur hohen Zuverlässigkeit der FD-SOI-Technologie (aufgrund des extrem niedrigen SER) werden Betriebszuverlässigkeitsfunktionen wie ein integriertes Frame-basiertes SED/SEC (für SRAM-basiertes Logik-Fabric) und ECC (für EBR und LRAM) ebenfalls unterstützt. Duale 12-Bit-ADCs sind auf dem Chip für Systemüberwachungsfunktionen verfügbar.
Viele vorentwickelte IP-Module (geistiges Eigentum) stehen für die Certus-NX-Produktfamilie zur Verfügung. Durch die Verwendung dieser konfigurierbaren Softcore-IPs als standardisierte Blöcke können Designer sich auf die einzigartigen Aspekte ihres Design konzentrieren und somit ihre Produktivität steigern.
Merkmale
- Drei Mal kleinerer Footprint mit PCIe- und GigE-Unterstützung: Mit 6 mm x 6 mm kleinstes Gehäuse in jeder Dichte im Vergleich zu ähnlichen Wettbewerbs-FPGAs
- Ermöglicht die Implementierung von PCIe und GigE im kleinsten Footprint (6 mm x 6 mm)
- 2 x mehr I/O pro mm2 mit der höchsten I/O-Anzahl pro Gehäuse, mit bis zu 2 x mehr I/O pro mm2 als bei den Mitbewerbern
- Hochgeschwindigkeitsschnittstellen bis zu 70 % schnellerem differentiellen I/O (im Vergleich zu ähnlichen FPGAs) bei 1,5 GBit/s, 5 GBit/s PCIe, 1,25 GBit/s SGMII (GigE) und 1.066 MBit/s
- DDR3-Speicherschnittstellen werden ebenfalls unterstützt
- Design-Sicherheit: ECDSA-Bitstrom-Authentifizierung, gekoppelt mit einer robusten AES-256-Verschlüsselung
- Vorteile der Nexus-Plattform von Lattice: bis zu 4 Mal niedrigerer Stromverbrauch gegenüber ähnlichen FPGAs
- 100 Mal höhere Zuverlässigkeit aufgrund der 100 Mal niedrigeren Soft-Fehlerrate (SER) der 28-nm-FD-SOI-Technologie
- Sofortige Betriebsbereitschaft nach dem Einschalten von I/O ist auf 3 ms und ein vollständiger Bauteil-Start auf 8 ms konfiguriert
Applikationen
- PCIe-zu-SGMII-Brücke
- Gleichzeitige Verarbeitung
Verwandte Produkte
Lattice Semiconductor Nexus-Plattform
Ermöglicht ein Design mit geringem Stromverbrauch, hoher Zuverlässigkeit und hoher Leistungsfähigkeit.
Weitere Ressourcen
Produktvergleich

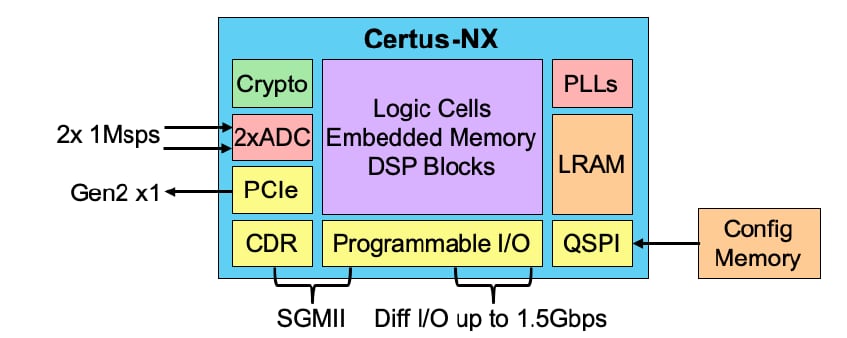

Blockdiagramm
