KEMET DC-Leitungsfilter

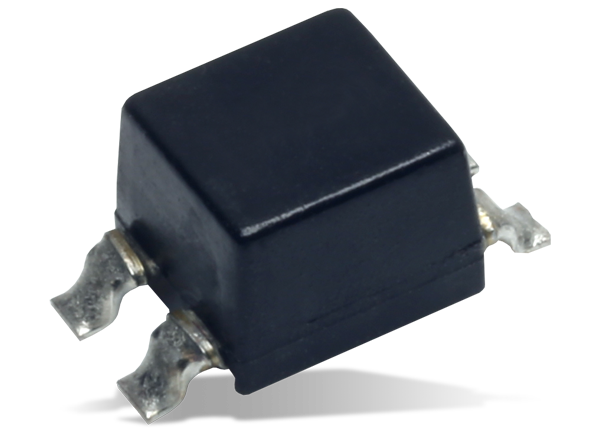

KEMET Electronics DC-Leitungsfilter sind Gleichtaktdrosseln oder Spulen mit zahlreichen Eigenschaften. Diese Spulen sind in den Wulstdraht- und Wulstdrahtwicklungs-Baureihentypen M-500CT, SH, SHO, SBT, SBT-01W, SNT, SPF, ST, ST-110, SBS9080 verfügbar. Die DC-Leitungsfilter von KEMET Electronics sind oberflächenmontierbar oder zur Durchsteckmontage und bieten, je nach Modell, einen Betriebstemperaturbereich von -20 °C bis +120 °C.Diese DC-Leitungsfilter sind RoHS-konform und mit Nickel-Zink-Ferritkernen (Ni-Zi) ausgelegt. Zu den typischen Applikationen gehören Audio-Visual-Ausrüstung, Haushaltsgeräte, Stromversorgung und Büroautomatisierungsgeräte.

Applikationen

  • Audiovisuelle Ausrüstung
  • Haushaltsgeräte
  • Netzteile
  • Ausstattung für die Büroautomatisierung

Technische Daten

  • M-500CT
    • Betriebsspannung: 50 VDC
    • Isolierwiderstand: >10 MΩ
    • Betriebstemperaturbereich: -25 °C bis +70 °C, +75 °C oder +85 °C
  • SH
    • Nennspannungsbereich: 50 VDC bis 150 VDC
    • Nennstrombereich: 1 A bis 3 A
    • Betriebstemperaturbereich: -25 °C bis +60 °C oder +80 °C
  • SHO
    • Betriebsspannung: 50 VDC
    • Nennstrombereich: 0,8 A bis 4 A
    • Betriebstemperaturbereich: -25 °C bis +70 °C, +75 °C oder +80 °C
  • SBT
    • Betriebsspannung: 50 VDC
    • DC-Widerstandsbereich: 20 Ω bis 50 Ω
    • Betriebstemperaturbereich: -25 °C bis +70 °C
  • SBT-01W
    • Betriebsspannung: 50 VDC
    • Spannungsfestigkeitsbereich: 200 VDC
    • Betriebstemperaturbereich: -25 °C bis +70 °C
  • SNT
    • Nennstrombereich: 0,5 A bis 3,0 A
    • Maximaler DC-Nennwiderstandsbereich: 25 mΩ bis 98 mΩ
    • Betriebstemperaturbereich: -20 °C bis +60 °C
  • SPF
    • Spannungsfestigkeit: 600 VDC
    • Isolierwiderstand: >10 MΩ
    • Betriebstemperaturbereich: -40 °C bis +120 °C
  • ST
    • Spannungsfestigkeit: 500 VDC
    • Betriebstemperaturbereich: -20 °C bis +65 °C oder +75 °C
    • Gemäß UL94 V-0 eingestufte schwerentflammbare Anschlusskappe und Anschlusssockel
  • ST-110
    • Nennstrom: 50 VDC
    • Maximaler DC-Nennwiderstandsbereich: 3 Ω oder 7,5 Ω
    • Betriebstemperaturbereich: -20 °C bis +75 °C
  • SBS9080
    • 5 A Nennstrom
    • Betriebsspannung: 50 VDC
    • Betriebstemperaturbereich: -25 °C bis +50 °C
  • WULSTDRAHT
    • 5 A Nennstrom
    • Impedanz von 2 Ω bis 40 Ω
    • Betriebstemperaturbereich: -20 °C bis +70 °C
  • WULSTDRAHTWICKLUNG
    • Nennstrombereich: 1,5 A bis 3,5 A
    • 2 bis 5 Windungen
    • Betriebstemperaturbereich: -25 °C bis +60 °C oder +65 °C
