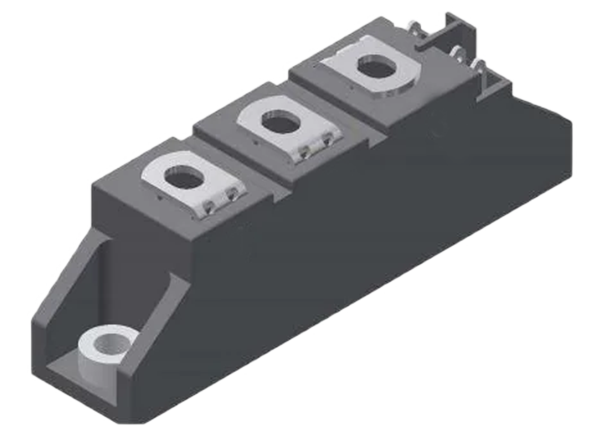

IXYS Hochleistungs-Thyristormodule der MCMA-Serie

Die hochleistungsfähigen Thyristormodule der Serie MCMA von IXYS zeichnen sich durch einen mehrlagigen Modulaufbau mit direkter Kupferbondtechnik (DCB) aus. Die Geräte verfügen außerdem über elektrische Anschlüsse auf der Oberseite mit gefassten Muttern, in Reihe geschaltete Thyristor/Dioden- und Thyristor/Thyristor-Module. Leistungshalbleitermodule zeichnen sich im Vergleich zu diskreten Bauformen durch eine galvanische Trennung zwischen der Grundplatte des Moduls und den spannungsführenden Teilen aus (3,6 kVRMS bis 4,8 kVRMS geprüft). Diese ermöglichen es, eine beliebige Anzahl gleicher oder unterschiedlicher Module auf einem gemeinsamen Kühlkörper zu montieren. Die Module sind für ausreichende Luft- und Kriechstrecken ausgelegt, was zu einer Anerkennung durch Underwriters Laboratories (UL) führt.)

Merkmale

  • Planar passivierter Chip
  • Langfristige Stabilität
  • DCB Al2O3-Keramik

Applikationen

  • Netzgleichrichtung 50/60 Hz
  • Softstart AC-Motorsteuerungen
  • DC-Motorsteuerungen
  • Leistungswandler
  • AC-Leistungssteuerung
  • Beleuchtung- und Temperatursteuerungen
