Übersicht über die Intel Express Chipsätze
Mobile und Desktop Express Chipsätze von Intel bieten einen Platform Controller Hub mit umfangreichem I/O-Support. Der Platform Controller Hub (PCH) von Intel verbindet Intel Core Prozessoren mit einem Motherboard durch die flexible Anzeigenschnittstelle (FDI) und direkte Medienschnittstelle (DMI). Die PCH-Anzeigenschnittstelle integriert die neuesten Anzeigentechnologien wie HDMI, DisplayPort, eingebetter DisplayPort, Intel SDVO und DVI zusammen mit herkömmlichen Anzeigetechnologien. Der PCH kann mit den PCI Express Root Ports verbunden werden und unterstützt den PCI Express Rev. 2.0 und eine Vielzahl von Portbreiten. Serielles ATA wird auch unterstützt, zusammen mit Advanced Host Controller Interface (AHCI), Intel Rapid Storage Technology und Intel Smart Response Technology. Unversal Serial Bus (USB) Controller sind bis zu USB 3.0 erhältlich, und ein Gigabit Ethernet Controller ist auch verfügbar. Erweitertes Energiemanagement ist mit eingeschlossen und erlaubt softwareunabhängigen Zugriff auf Niedrigstromstände und enthält außerdem Intel Active Management Technology (AMT). Intel Virtualisierungstechnologie für Directed I/O Unterstützt die Virtualisierung von Plattformen, die auf Intel Prozessoren basieren und ermöglicht es, dass mehrere Betriebssysteme und Anwendungen in unabhängigen Teilbereichen ausgeführt werden können. Und ein Intel High Definition Audio Controller bietet eine Reihe von Eingängen und Ausgängen.
|
| |

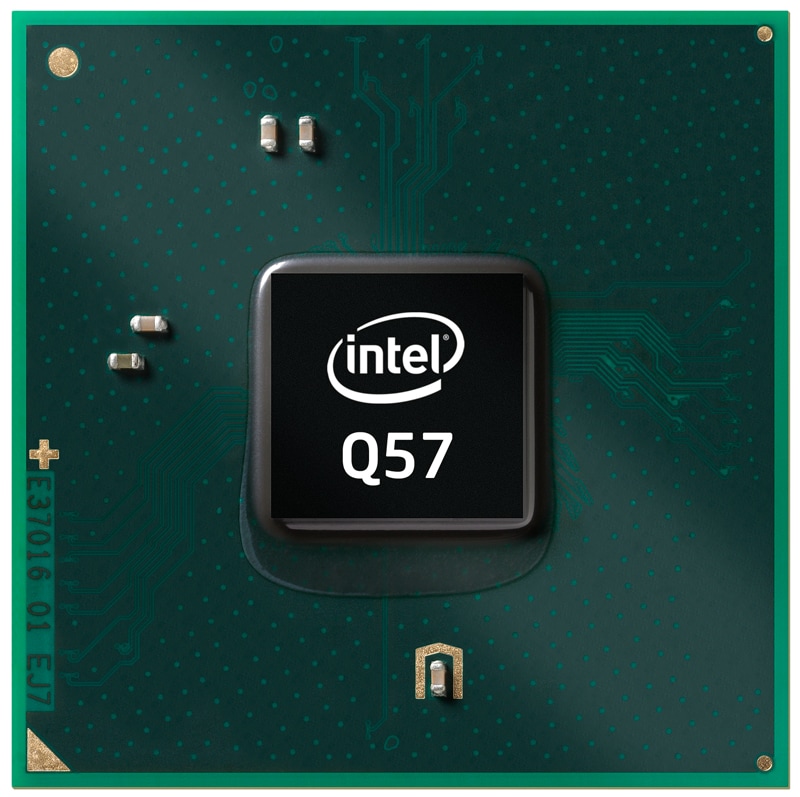

Intel Chipsätze der Serie 5
Die Express Chipsätze der Serie 5 (früher unter der Marke Ibex Peak bekannt) unterstützen die 45nm und 32nm Versionen der Intel Mikroarchitektur für Mobil- und Desktopanwendungen. Die Express Chipsätze der Serie 5 führten zuerst das Plattform Controler Hub (PCH) Modell ein. Empfohlene flexible Intel Anzeigeschnittstelle, Unterstützung für High-Definition-Multimedia-Schnittstelle (HDMI), DisplayPort und DVI. Dazu gehören auch die Intel Diebstahlsicherungs-Technologie, PCI Express 2.0, USB 2.0, Serial ATA, eSATA und der Intel integrierte 10/100/1000 MAC.
|
|
Allgemeine Spezifikationen
- Eingebettete Optionen verfügbar
Grafikspezifikationen
- Unterstützte Displays: 2
Erweiterungsoptionen
- PCI-Express Revision 2.0
- PCI Express Lanes: 8
I/O-Spezifikationen
- USB Revision: USB 2.0, USB 3.0
- USB Ports: 14
- SATA-Ports insgesamt: 6
- SATA 6.0 Gb/s Ports: 2
Verpackungsspezifikationen
- Gehäusegröße: 25x25mm
- Niedrigspannungs-Halogenoptionen erhältlich: Siehe MDDS
Fortgeschrittene Technologie
- Intel Virtualisierungstechnologie für Directed I/O (VT-d)
- Intel Trusted Execution Technology
- Intel vPro Technologie
- Intel Active Management Technology
- Intel AMT Version: 8.0
- Intel Diebstahlsicherungstechnologie
- Intel HD Audio-Technologie
- Intel Rapid Storage Technology
|

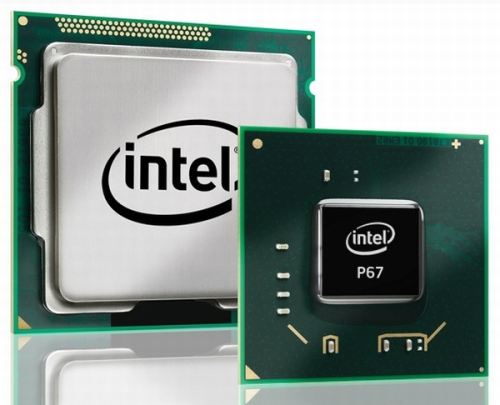

Intel Chipsätze der Serie 6
Die Express Chipsätze der Serie 6 (früher unter der Marke Cougar Point bekannt) unterstützt die Sandy Bridge Prozessor-Mikroarchitektur für mobile und Desktopanwendungen. Der mobile HM65-Express-Chipsatz der Serie 6 von Intel bietet einen Plattform Controller Hub (PCH) mit umfangreichem I/O-Support. Die mobilen Express-Chipsätze der Serie 6 von Intel bieten PCI Express 2.0, ACPI-Leistungsmanagement, einen verbesserten DMA-Controller, Serial ATA, USB 2.0 Host-Schnittstelle, Gigabit-Ethernet, SMBus 2.0 mit I2C-Unterstützung, Intel HD Audio, Intel Rapid Storage Technology, Intel Active Management Technology, Intel Virtuaisierungstechnologie für gezielte I/O, Intel Trusted Execution Technology, Integrierter Takt-Controller, Intel Flexible Display Interconnect-Schnittstelle, Display-Ports (Analog VGA, HDMI, DVI, integrierter Displayport 1.1, SDVO und LVDS), LPC-Schnittstelle, FWH-Schnittstelle, SPI, Intel Diebstahlsicherungstechnologie und JTAG Boundary Scan-Unterstützung.
|
|
Allgemeine Spezifikationen
- Eingebettete Optionen verfügbar
Grafikspezifikationen
- Grafikausgabe: LVDS, CRT, Display-Port, DVI, HDMI, SVDO
- Unterstützte Displays: 2
Erweiterungsoptionen
- PCI Express Revision 2.0
- PCI Express Konfigurationen: x1, x2, x4
- PCI Express Lanes: 8
I/O-Spezifikationen
- USB-Ports: 12
- SATA-Ports insgesamt: 6
Verpackungsspezifikationen
- Gehäusegröße: 25x25mm
- Niedrigspannungs-Halogenoptionen erhältlich: Siehe MDDS
Fortgeschrittene Technologie
- Intel Diebstahlsicherungstechnologie
- Intel HD Audio-Technologie
- Intel Rapid Storage Technology
|
Intel Chipsätze der Serie 7
Die Express Chipsätze der Serie 7 (früher unter der Marke Panther Point bekannt) unterstützen die Sandy Bridge Prozessor-Mikroarchitektur für mobile und Desktopanwendungen. Die Express Chipsätze der Serie 7 bieten einen umfangreichen I/O-Support. Die mobilen Express-Chipsätze der Serie 7 von Intel bieten PCI Express 2.0, ACPI-Leistungsmanagement, einen verbesserten DMA-Controller, Serial ATA, USB 2.0 Host-Schnittstelle, Gigabit-Ethernet, SMBus 2.0 mit I2C-Unterstützung, Intel HD Audio, Intel Rapid Storage Technology, Intel Active Management Technology, Intel Virtuaisierungstechnologie für gezielte I/O, Intel Trusted Execution Technology, Integrierter Takt-Controller, Intel Flexible Display Interconnect-Schnittstelle, Display-Ports (Analog VGA, HDMI, DVI, integrierter Displayport 1.1, SDVO und LVDS), LPC-Schnittstelle, FWH-Schnittstelle, SPI, Intel Diebstahlsicherungstechnologie und JTAG Boundary Scan-Unterstützung.
|
|
Allgemeine Spezifikationen
- Eingebettete Optionen verfügbar
Grafikspezifikationen
- Grafikausgabe: LVDS, CRT, Display-Port, DVI, HDMI, SVDO
- Unterstützte Displays: 2
Erweiterungsoptionen
- PCI Express Revision 2.0
- PCI Express Konfigurationen: x1, x2, x4
- PCI Express Lanes: 8
I/O-Spezifikationen
- USB-Ports: 12
- SATA-Ports insgesamt: 6
Verpackungsspezifikationen
- Gehäusegröße: 25x25mm
- Niedrigspannungs-Halogenoptionen erhältlich: Siehe MDDS
Fortgeschrittene Technologie
- Intel Diebstahlsicherungstechnologie
- Intel HD Audio-Technologie
- Intel Rapid Storage Technology
|
|
Kurzbeschreibung des Produktes
HM55 Mobiler Chipsatz
