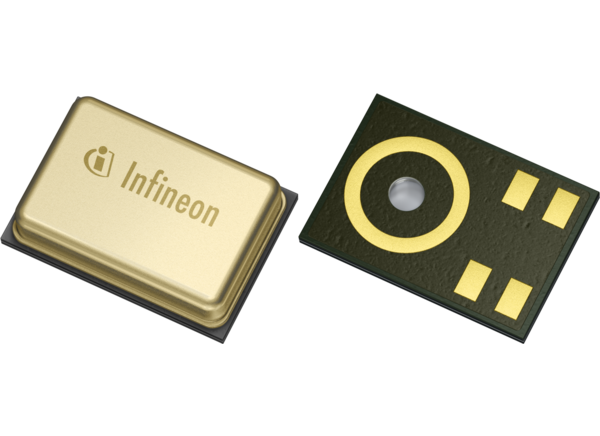

Infineon Technologies XENSIV™-MEMS-Mikrofone
Infineon XENSIV™-MEMS-Mikrofone sind für Applikationen ausgelegt, bei denen ein geringes Eigenrauschen (hohes SRV), ein großer Dynamikbereich, Verzerrungen von unter 1 % bei 128 dBSPL und ein hoher akustischer Überlastpunkt erforderlich sind. Die Mikrofone haben ein Signal-Rausch-Verhältnis (SRV) von 70 dB. Die XENSIV™-MEMS-Mikrofone bieten kristallklare Audiosignale, eine erweiterte Aufnahmedistanz und Empfindlichkeit für weiche und laute Signale in Applikationen.
Die Mikrofone verfügen über eine MEMS-Technologie mit hinterer Dual-Platte, die auf einem miniaturisierten symmetrischen Mikrofondesign basiert, wie es in Studio-Kondensatormikrofonen verwendet wird. Daraus resultiert eine hohe Linearität des Ausgangssignals innerhalb eines dynamischen Bereichs von 95 dB für den IM69D120 und 105 dB für den IM69D130. Dies wird kombiniert mit einer außergewöhnlich niedrigen Verzerrung von 10 Prozent bei einem Schalldruckpegel (SPL) von 135 dB.
Merkmale
- Dynamikbereich von 105 dB
- Signal-Rausch-Verhältnis (SNR) von 69 dB (A)
- <1 % gesamte harmonische Verzerrungen bis 128 dBSPL
- Akustischer Überlastpunkt bei 130 dBSPL
- Empfindlichkeit (±1 dB) und Phase (±2° bei 1 kHz) abgestimmt
- Flaches Frequenzverhalten mit Niederfrequenz-Roll-Off bei 28 Hz
- Sehr schnelle Analog-Digital-Umwandlungsgeschwindigkeit (6 μs Latenz bei 1 kHz)
- Leistungsoptimierte Modi bestimmt durch PDM-Taktfrequenz
- Gehäuseabmessungen: 4 mm x 3 mm x 1,2 mm
- PDM-Ausgang
- Omnidirektionale Richtcharakteristik
Applikationen
- Geräte mit Sprach-Benutzeroberfläche (VUI)
- Smart-Lautsprecher
- Hausautomatisierung
- IoT-Geräte
- Kopf- und Ohrhörer mit aktiver Rauschunterdrückung (ANC)
- Qualitativ hochwertige Audioaufnahmen
- Konferenz-Systeme
- Camcorder und Kameras
- Industrie- oder Hausüberwachung mit Audiomustererkennung
IM69D128S
Der hervorragende Signal-Rausch-Abstand (SNR) von 69 dB(A) ermöglicht ein kristallklares Audioerlebnis ohne Kompromisse bei der Akkulaufzeit. Dank eines revolutionären digitalen Mikrofon-ASIC setzt das IM69D128S neue Maßstäbe, indem es den Stromverbrauch auf 520μA senkt - fast die Hälfte dessen, was Modelle mit ähnlicher Leistung auf dem Markt bieten. Darüber hinaus beherrscht das IM69D128S die Kunst des Umschaltens zwischen verschiedenen Strom- und Leistungsprofilen ohne hörbare Artefakte, d. h. Störungen, die der Benutzer hören kann.
IM70D122
Das leistungsstarke digitale XENSIV MEMS-Mikrofon IM70D122 nutzt die Sealed Dual Membrane-Technologie von Infineon, um einen sehr hohen Rauschabstand von 70 dB(A) und eine sehr hohe Empfindlichkeit von -26 dBFS zu erreichen. Insbesondere dank seiner hohen Empfindlichkeit und seines hohen SNR ist das IM70D122 perfekt für fortschrittliche Audioaufnahmen geeignet, die das Audioerlebnis für Laptops, Tablets, Kameras und Konferenzsysteme verbessern können.
IM73D122
Das extrem rauscharme digitale XENSIVTM MEMS-Mikrofon IM73D122 wurde für Anwendungen entwickelt, die einen sehr hohen SNR (geringes Eigenrauschen) und hohe Empfindlichkeit erfordern. Der flache Frequenzgang (20 Hz low frequency roll-off) und die enge Fertigungstoleranz verbessern die Leistung von Multi-Mikrofon-Anwendungen (Array). Dieses Mikrofon basiert auf der Sealed Dual Membrane MEMS-Technologie von Infineon, die einen hohen Schutzgrad (IP57) auf Mikrofonebene bietet.
IM68A130
Das IM68A130 ist ein leistungsstarkes, analoges MEMS-Mikrofon mit Single-Ended-Eingang, das für Anwendungen entwickelt wurde, die einen niedrigen LFRO (10 Hz), einen hohen SNR (geringes Eigenrauschen) und eine geringe Verzerrung (hoher AOP) erfordern. Das hohe Signal-Rausch-Verhältnis (SNR) von 68 dB(A) ermöglicht die Aufnahme von Audiosignalen im Fernfeld und bei geringer Lautstärke. Der flache Frequenzgang und die enge Fertigungstoleranz verbessern die Leistung von Active Noise Cancellation (ANC) und Multi-Mikrofon-Array-Anwendungen.
IM70A135
Das analoge XENSIV MEMS-Mikrofon IM70A135 von Infineon ist ein kompaktes Hochleistungsmikrofon mit einem sehr hohen akustischen Übersteuerungspunkt von 135 dBSPL und einer Größe von nur 3,50 mm x 2,65 mm x 1,00 mm3. Dieses Mikrofon basiert auf der Sealed Dual Membrane MEMS-Technologie von Infineon, die einen hohen Schutzgrad (IP57) auf Mikrofonebene bietet. Aufgrund seiner geringen Größe eignet sich dieses Mikrofon besonders für TWS-Earbud-Anwendungen.
IM72D128V01
Das IM72D128V01 ist ein digitales Hochleistungsmikrofon für Anwendungen, die einen sehr hohen SNR (geringes Eigenrauschen) und geringe Verzerrungen (hoher AOP) erfordern. Dieses Mikrofon basiert auf der Sealed Dual Membrane MEMS-Technologie von Infineon, die einen hohen Schutzgrad (IP57) auf Mikrofonebene bietet. Der flache Frequenzgang (20Hz low frequency roll-off) und die enge Fertigungstoleranz verbessern die Leistung von Multi-Mikrofon-Anwendungen (Array). Je nach Taktfrequenz und Stromverbrauch können verschiedene Leistungsmodi gewählt werden.
IM69D127
Das IM69D127 ist ein digitales Hochleistungs-MEMS-Mikrofon, das auf der Sealed Dual Membrane MEMS-Technologie von Infineon basiert, die einen hohen Schutzgrad (IP57) auf Mikrofonebene bietet. Durch seine geringe Größe von nur 3,60 mm x 2,50 mm x 1,00 mm3 ist es perfekt für kompakte Audiogeräte wie TWS-Kopfhörer geeignet.
IM73A135
Das analoge XENSIV™-MEMS-Mikrofon IM73A135 von Infineon zeichnet sich durch einen Signal-Rausch-Abstand (SNR) von 73 dB und einen hohen akustischen Übersteuerungspunkt von 135 dBSPL aus, um eine klare Audioaufnahme der leisesten und lautesten Töne zu ermöglichen. Mit dem IM73A135 können Entwickler eine hohe Audioleistung erreichen, die bisher nur mit ECMs möglich war, und gleichzeitig von den Vorteilen der MEMS-Technologie profitieren.
Audiohub Nano
Das Infineon Audiohub Nano Analogs EVAL AHNB ANALOGV01 ermöglicht die Evaluierung von Infineon analogen XENSIVTM MEMS-Mikrofonen. Das Kit enthält einen Infineon Audiohub Nano und vier analoge Mikrofone auf einem Flexboard. Bis zu zwei analoge XENSIVTM MEMS-Mikrofone von Infineon können in Mono oder Stereo an das Evaluation Board angeschlossen werden. Das Evaluation Board bietet eine USB-Audioschnittstelle, um Audiodaten vom Mikrofon mit jeder Audioaufnahme- und -bearbeitungssoftware zu streamen.
Videos
Development Tools
Infineon Technologies XENSIV™ MEMS Microfon-Flex-Evaluierungsboards
Ermöglichen eine einfache und leichte Evaluierung der XENSIV MEMS-Mikrofone IM69D120 und IM69D130.
Infineon Technologies S2GO MEMSMIC IM69D Shield2Go Board
Prototyping-Board, das auf der Shield2GO-Umgebung basiert und zwei IM69D130 digitale MEMS-Mikrofone enthält.
Alle Infineon Sensorlösungen anzeigen
Infineon Technologies Sensor-Lösungen
eine breite Palette von Sensoren für eine Vielzahl von Anwendungen in der Automobilindustrie und in Inlandsmärkten.

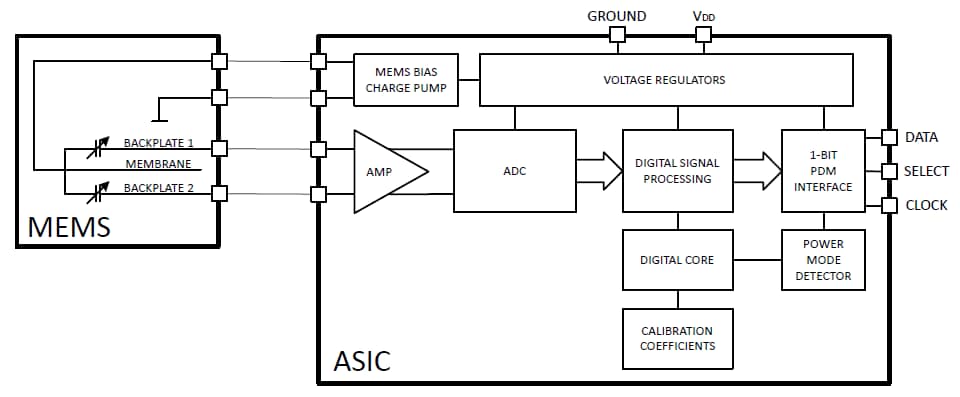

Blockdiagramm
