Infineon Technologies TLE9855QX Evaluierungskit
Das Infineon Technologies TLE9855QX Evaluierungskit ist für die schnelle und einfache Demonstration des TLE9855 ausgelegt. Der TLE9855 H-Brücken-MOSFET-Treiber-IC ist ein Einzelchip-Zweiphasen-Motortreiber, der einen ARM® Cortex®-M0-Core mit einem NFET-Treiber integriert. Der TLE9855 verfügt über vier vollständig integrierte NFET-Treiber, eine Ladungspumpe, die einen Niederspannungsbetrieb ermöglicht und einen programmierbaren Strom zusammen mit einer Stromanstiegsregelung.
Das TLE9855QX Evaluierungskit enthält den TLE9855 und seine typische Applikations-Schaltung, einschließlich zwei MOSFET-Halbbrücken für einen sofortigen Antrieb eines DC-Motors. Das Evaluierungskit kann an eine Auto-Stromversorgung angeschlossen werden und verfügt über einen implementierten Segger für das On-Board-Debugging.
Merkmale
- Ausgangsstrom: 10 A
- Ausgangsspannung: 5,5 V bis 28 V
- Schnittstellen: LIN, SWD, uIO, Micro-USB
- Board-Größe: 110 mm x 66 mm

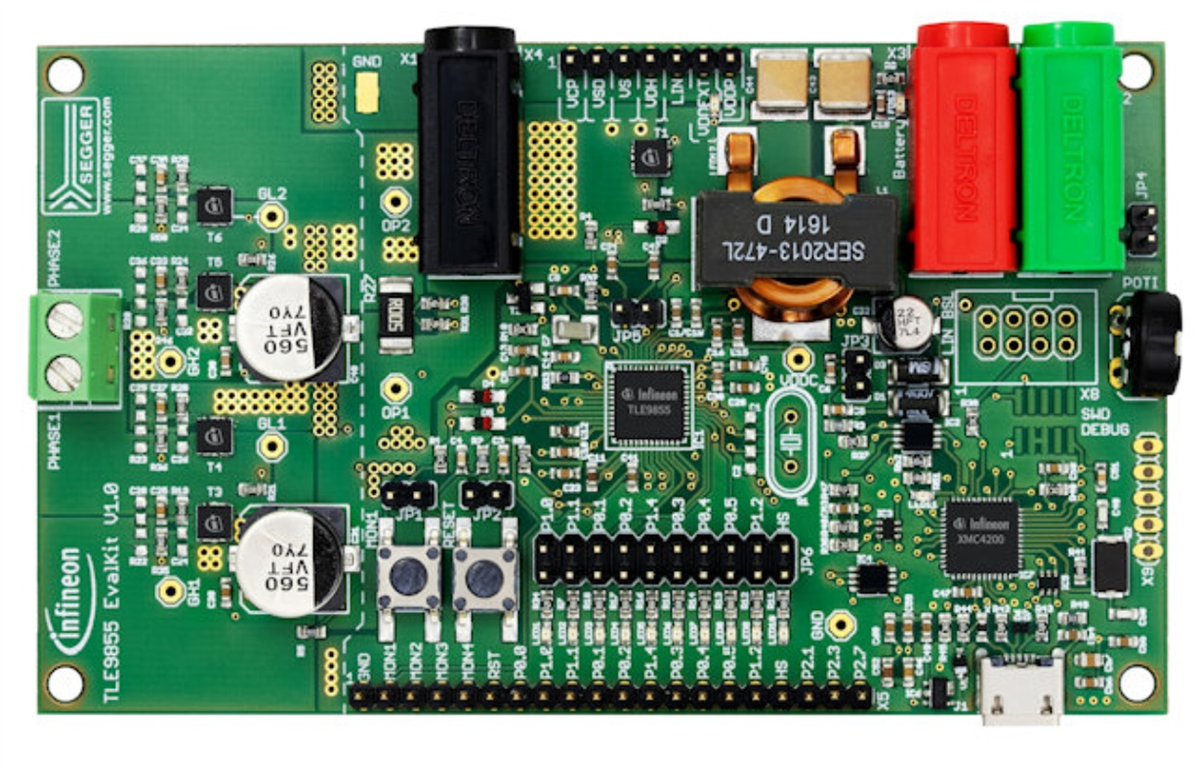

Layout
Board-Konzept
Additional Resource
Verwandtes Produkt
Infineon Technologies TLE985x H-Brücken-MOSFET-Treiber-ICs
Ein Einzelchip-Zweiphasen-Motortreiber, der einen ARM® Cortex®-M0-Core mit einem NFET-Treiber integriert.
