Infineon Technologies TLE94112EL 12-Kanal-Halbbrückentreiber
Infineon TLE94112EL 12-Kanal-Halbbrückentreiber sind für Automobil-Bewegungssteuerungs-Applikationen wie DC-Motorsteuerung für Heizung, Lüftung und Klimaanlagen (HLK) ausgelegt. Die Treiber verfügen über 12 Halbbrücken-Leistungsausgänge und eine 16-Bit-Standard-SPI-Schnittstelle. Der TLE94112EL ist Teil einer größeren Halbbrückentreiber-Familie mit drei bis zwölf Ausgängen mit einer direkten oder SPI-Schnittstelle.
Die Halbbrückentreiber sind für den Antrieb von DC-Motorlasten im sequenziellen oder parallelen Betrieb ausgelegt. Betriebsmodi vorwärts (cw), rückwärts (ccw), Bremse und hohe Impedanz werden von einer 16-Bit-SPI-Schnittstelle gesteuert. Diagnosefunktionen auf Kurzschluss, offene Last, Ausfall der Stromversorgung und Übertemperatur sind ebenfalls auf diesen Bauteilen verfügbar. Diese Bauteil eignet sich mit seinem niedrigen Ruhestrom hervorragend für Automobil-Applikationen. Das kleine Finepitch-Gehäuse mit freiliegendem Pad, PG-SSOP-24, bietet eine gute Wärmeleistung und reduziert den Leiterplattenbedarf und die Kosten.
Merkmale
- Zwölf Halbbrücken-Leistungsausgänge
- Sehr geringer Stromverbrauch im Ruhemodus
- 3,3 V / 5 V kompatible Eingänge mit Hysterese
- Alle Ausgänge mit Überlast- und Kurzschlussschutz
- Unabhängig diagnostizierbare Ausgänge (Überstrom, offene Last)
- Leitungsbruch-Diagnose im EIN-Zustand für alle High-Side- und Low-Side-
- Ausgänge mit wählbarer offener Lastgrenze (HS1, HS2)
- 16-Bit-Standard-SPI-Schnittstelle mit Daisy-Chain- und in-Frame-Reaktionsfähigkeit zur Steuerung und Diagnose
- Schnelle Diagnose mit dem globalen Fehlerkennzeichen
- PWM-fähige Ausgänge für Frequenzen 80 Hz, 100 Hz oder 200 Hz mit einer 8-Bit-Tastverhältnis-Auflösung
- Übertemperaturvorwarnung und Abschaltschutz
- Über- und Unterspannungsabschaltung
- Querstromschutz
Applikationen
- HLK-DC-Motoren
- Monostabile und bistabile Relais
- Außenspiegel-X-Y-Verstellung und Spiegel-An-/Ausklappfunktion
- LEDs

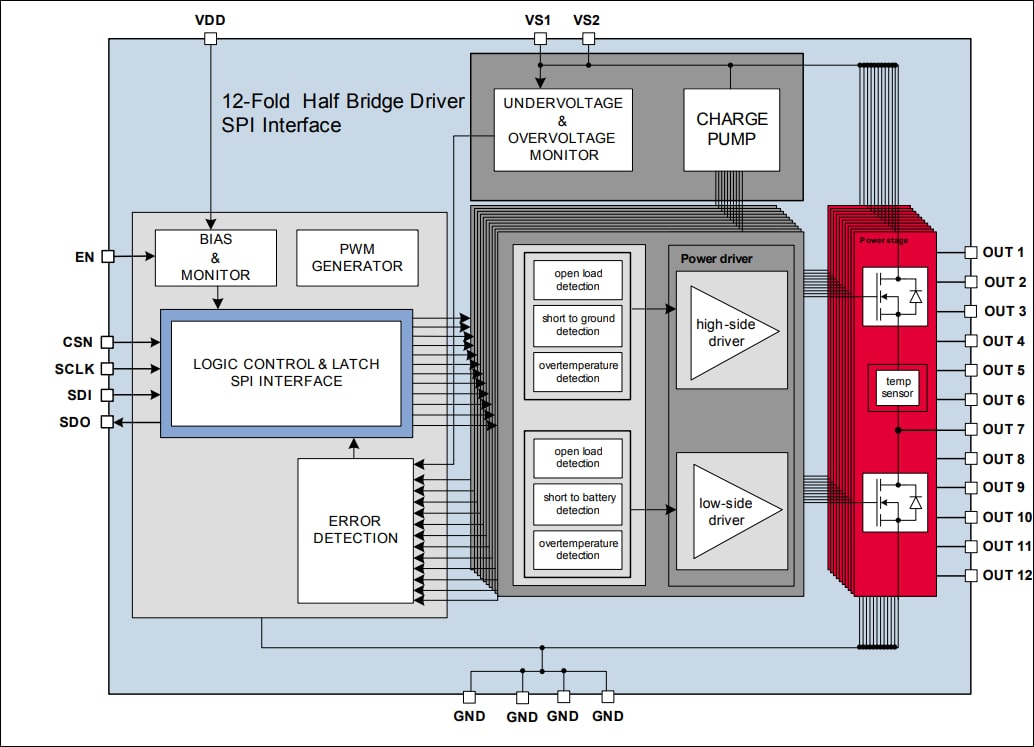

Blockdiagramm
Veröffentlichungsdatum: 2018-03-13
| Aktualisiert: 2022-07-25
