Infineon Technologies SPINNENPLUSMB_EVAL Motherboard
Das Motherboard SPIDERPLUSMB_EVAL von Infineon Technologies wurde zum Testen der SPIDER+ und SPIDER+ LED-Familien entwickelt. Die meisten Geräte dieser Familien sind auf Tochterkarten erhältlich, die der Benutzer in das Motherboard einstecken kann. Diese Funktion ermöglicht das Testen mehrerer Gerätetypen mit demselben Motherboard, indem die 14 Kanäle konfiguriert werden.
Merkmale
- Einfaches System zum Wechseln von Geräten durch die Verwendung von Tochterkarten
- Einfache Kanalkonfiguration
- Integrierte Tiefpassfilter
- Sichtbarer Status der Kanäle durch blaue LEDs
- Für Automobilapplikationen qualifiziert
- Möglichkeit zur Steuerung von Geräten über eine spezielle grafische Benutzeroberfläche
- TLE75008-ESD TLE75080-ESH TLE75242-ESH TLE75602-ESH, und TLE75620-EST Tochterkartenoptionen
- RoHS-konform
Applikationen
- Design zur Unterstützung von SPIDER+-Geräten
- Body Control Module (BCM) und Stromverteilerkästen
- HVAC-Klappensteuerung
- Relaistreiber
- LED-Beleuchtung und kleine Glühbirnen
Technische Daten
- 28 V maximale Versorgungsspannung
- 42 V maximale Spitzenversorgungsspannung
- 500 mA Maximaler Laststrom pro Kanal
- 3 V bis 5,5 V Logik-Versorgungsspannungsbereich
- Tiefpassfilter Grenzfrequenz
- 230 kHz typische Versorgung, wählbar über den Jumper
- 34 kHz typische Logikversorgung
- 10 nF typische Kapazität des Dämpfungskanals, wählbar durch Lötjumper

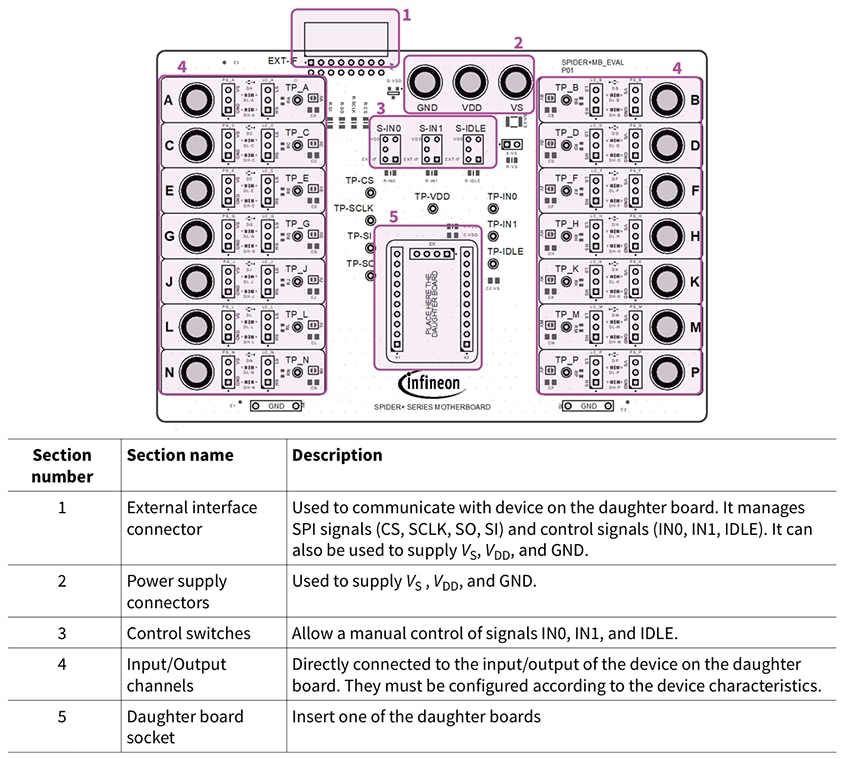

Layout Abschnitte
Verwandte Tochterboards
Infineon Technologies TLE75x Daughterboards
Wird mit dem SPINNENPLUSMB_EVAL-Motherboard mit einer vielseitigen und effizienten Evaluierungsplattform verwendet.
