Infineon Technologies REF_WINLIFT_TLE9855 Referenzdesign
Das Infineon Technologies REF_WINLIFT_TLE9855 Referenzdesign ist für Zweiphasen-Automotive-Fensterhebersysteme ausgelegt. Das REF_WINLIFT_TLE9855 Referenzdesign enthält den TLE9855QX H-Brücken-MOSFET-Treiber-IC, den MOTIX™ DC-Motorcontroller und den TLE4966G Hall-Effekt-Sensor. Darüber hinaus steuern vier MOSFETs in einem S308-Gehäuse den DC-Motor an, wodurch das standardmäßige Fensterheber-Implementierungsrelais ersetzt wird. Das REF_WINLIFT_TLE9855 Referenzdesign von Infineon kann Lasten von bis zu 200 W mit einer Batteriespannung von 12 V ansteuern.
Merkmale
- Referenz für EMV und Board-Größe
- Optimierte BOM und PCB-Größe
- Leistungsfähigkeit von bis zu 200 W
- SWD-Anschluss für Debug-Verbindung
- LIN-, Panel- und Überwachungssteckverbinder
- Hochtemperatur-FR4-PCB mit 2-lagigem-Kupfer
- Kleine PCB-Größe von 90 mm x 55 mm
- Ausführliche Dokumentation, einschließlich:
- Layout-Dateien
- Planungshandbuch
- Schaltpläne
- Kurzanleitung
- Hardware-Design-Richtlinie
- EMV-Bericht
Applikationen
- Fensterheber
- 200-W-DC-Motor für 12-V-Applikationen
- Autofenster
Verwandte Produkte
Infineon Technologies TLE985x H-Brücken-MOSFET-Treiber-ICs
Ein Einzelchip-Zweiphasen-Motortreiber, der einen ARM® Cortex®-M0-Core mit einem NFET-Treiber integriert.
Infineon Technologies 20-V- bis 40-V-n-Kanal-Automotive-MOSFETs
AEC-Q101-qualifizierte MOSFETs für Fahrzeuganwendungen, die in einer großen Auswahl von Gehäuseausführungen verfügbar sind.
Infineon Technologies TLE4966 Hall-Sensoren
Verfügen über zwei integrierte und kalibrierte Sensorelemente für die Richtungs- und Drehzahlerkennung.
Blockdiagramm

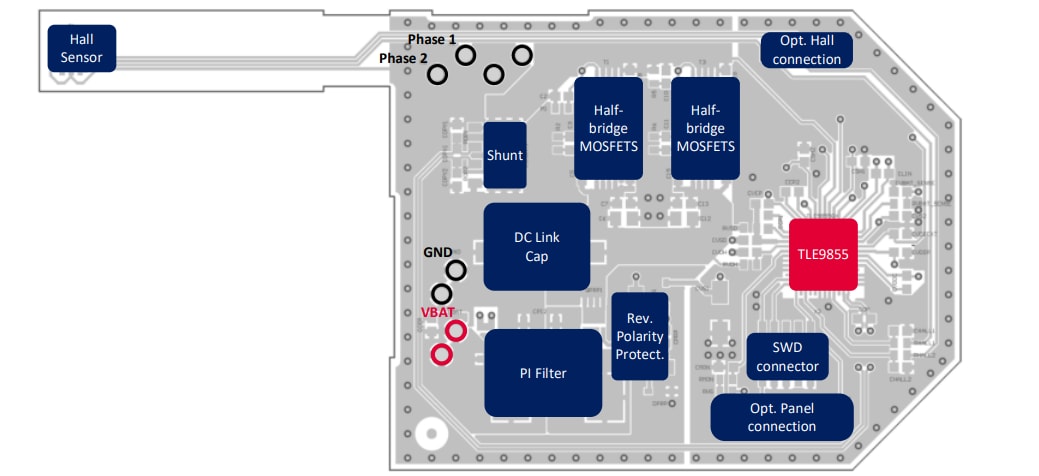

PCB-Layout
