Infineon Technologies DEMOBOARD ITS4075Q Demonstrationsboard
Das Infineon Technologies DEMOBOARD ITS4075Q Demonstrationsboard ist zur Evaluierung des ITS4075Q Vierkanal-Industrie-PROFET™ ausgelegt. Der ITS4075Q ist ein Vierkanal-High-Side-Schalter mit 24 V, der embedded Diagnose- und -Schutzfunktionen bietet. Der ITS4075Q PROFET besteht aus einem vertikalen n-Kanal-Leistungs-MOSFET mit einer Ladepumpe und eignet sich hervorragend für resistive, kapazitive und induktive Lasten.
Das Demonstrationsboard verfügt über eine Versorgungsspannung von 5 V bis 45 V und eine feldorientierte Topologie. Das DEMOBOARD ITS4075Q Demonstrationsboard ist mit Peripheriekomponenten und entsprechenden Steckverbindern ausgestattet.
Merkmale
- Zwei alternative Sätze von Anschlüssen für VOUT:
- Bananenstecker
- Blankdraht-Steckverbinder
- Spannungsregler zur Erzeugung von 5-V-Logikpegeln für Eingänge
- Einschalt-LED zeigt an, ob VS angewendet wird
- VIN-Anschluss: bietet externe Pegel, die für alle Eingangspins gelten
- DIP-Schalter zur Steuerung der einzelnen Kanäle
- Steckbrücke zur Auswahl der Eingangsquelle
- Vier Signal-LEDs für VOUT und DIP-Schalter für LED-Aktivierung/-Deaktivierung aktivieren/deaktivieren
- Versorgungsspannungsbereich: 5 V bis 45 V
- Feldorientierte Steuerungstopologie (FOC)

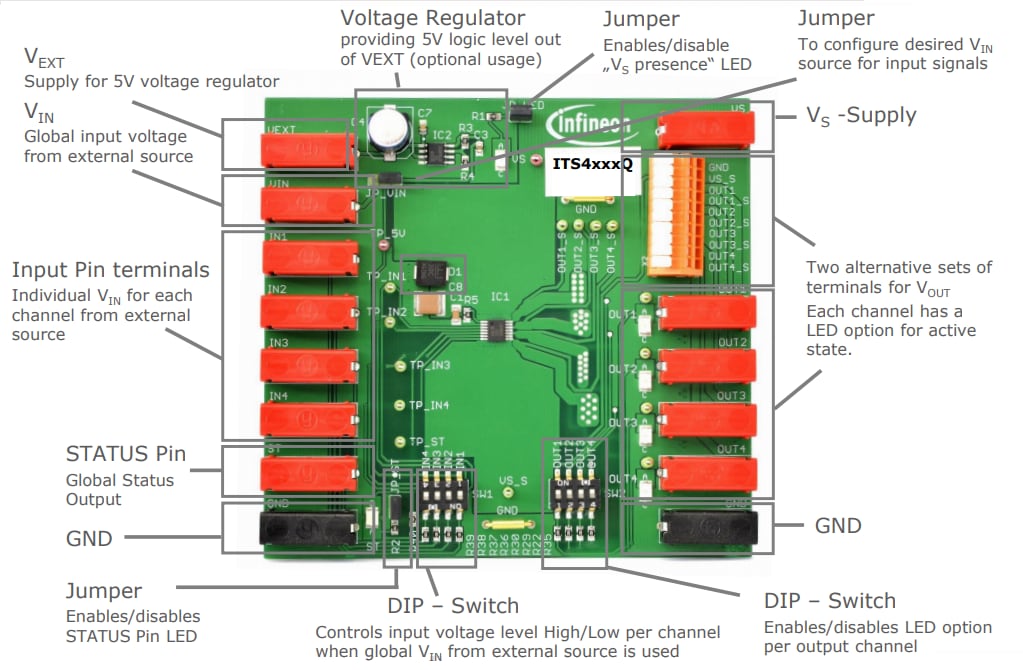

Layout-Übersicht
Additional Resource
Veröffentlichungsdatum: 2019-04-18
| Aktualisiert: 2024-01-18
