Infineon Technologies ISO2H823V ISOFACE™ Galvanischer High-Side-Schalter

Der Infineon ISO2H823V ISOFACE™ galvanisch getrennte High-Side-Schalter setzt einen neuen Standard für die Diagnose von Industrie-Steuerungsapplikationen. Der ISO2H823V bietet eine integrierte galvanische Trennung von 2,5 kV und erfüllt damit die Anforderungen gemäß IEC 61131-2 für eine verstärkte Isolierung. Alle acht Kanäle sind mit 5-facher Diagnoseüberwachungsfunktionen ausgestattet. Dazu gehören offene Last (aktiver Modus - Treiber eingeschaltet und inaktiver Modus - Treiber ausgeschaltet), Kurzschluss-zu-Vbb, Überstrom (= Kurzschluss-zu-GND) und Übertemperatur.

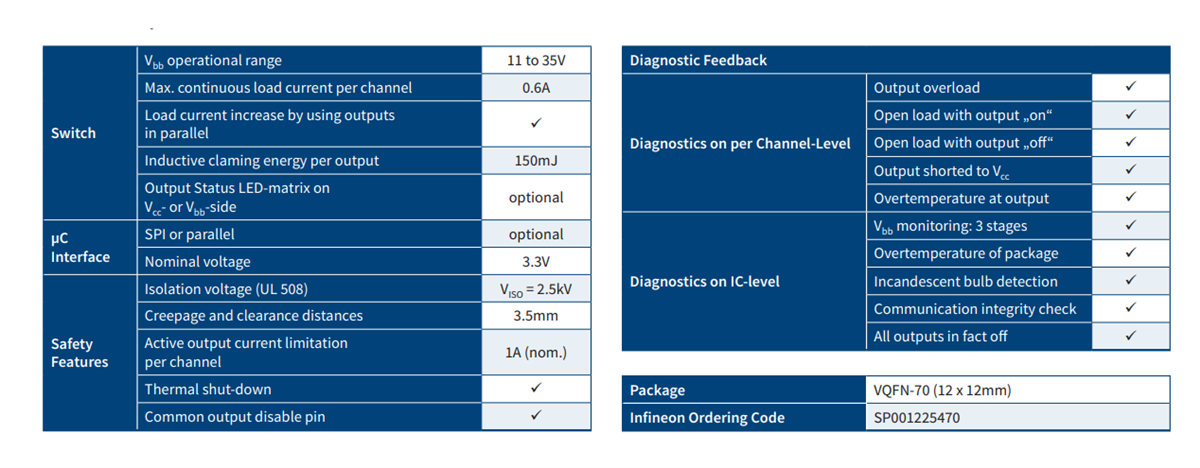

Merkmale

Kompatibel mit einer Schnittstelle mit 3,3-V-CMOS-Betrieb
Parallele/Serielle µC-Schnittstelle
Integrierte Diagnosefunktionen:
- 5 verschiedene Arten für Diagnose-Rückmeldung nach Ausgangskanal
- 5 Arten von Diagnose-Rückmeldung auf globaler Ebene
Gemeinsamer Ausgangs-Deaktivierungs-Pin
Gemeinsamer Fehleranzeige-Pin
Neusynchronisierung für ein Ein- und Ausschalten mit geringem Jitter von High-Side-Schaltern.

Hohe flüchtige Gleichtaktsicherheit
Aktive Ausgangsstrombegrenzung für Kurzschluss-Sicherung
Umgekehrter Ausgangsspannungsschutz
Unterspannungsabschaltung mit Auto-Neustart und Hysterese
Integrierte Klemme zum Schalten induktiver Lasten von bis zu 150 mJ Energie pro Kanal
Thermische Abschaltung und Diagnose pro Kanal mit automatischem Neustart
V_BB-Bereich von 11 V bis 35 V für 24-V-Systeme ausgelegt
