Infineon Technologies IR3899A Abwärtsregler
Der IR3899A Abwärtsregler von Infineon Technology ist ein benutzerfreundlicher, vollständig integrierter synchroner 9-A-Abwärtsregler. Dieser Regler verwendet ein kompensationsfreies schnelles COT-Steuerschema (Constant-On-Time, COT), das den Design-Aufwand vereinfacht. Der IR3899A Regler der IR3899A ist ein vielseitiger Regler, der einen programmierbaren Schaltfrequenzbereich von 600 kHz bis 2 MHz bietet. Dieser Regler ist in einem kleinen 4 mm x 5 mm PQFN-Gehäuse mit hervorragender thermischer Leistung verfügbar. Der Regler eignet sich für Serveranwendungen, Speicher, Telekommunikation und Datenkommunikation, verteilte Point-of-Load-Leistungsarchitekturen und Applikationen mit künstlicher Intelligenz.
Merkmale
- Großer Eingangsspannungsbereich: 4,3 V bis 17 V
- Präzisions-Referenzspannung (0,6 V +/-0,5 %)
- Kompensationsfreie verbesserte schnelle COT-Engine
- Optionaler erzwungener Dauerleitungsmodus oder Diodenemulation für einen verbesserten Wirkungsgrad bei geringer Last
- Programmierbarer Schaltfrequenzbereich von 600 kHz bis 2 MHz
- Wählbare OCP-Begrenzung
- Freigabeeingang mit Spannungsüberwachungsfunktion
- Power-Good-Ausgang - PGOOD
- Monotoner Start-Up
- Zwei auswählbare Sanftanlaufzeiten
- Verbesserte Inbetriebnahme mit Vorspannung
- Thermische Abschaltung
- -40 °C TJ < +125 °C Sperrschicht-Betriebstemperaturbereich
- Kleines PQFN von 4 mm x 5 mm
- Halogenfrei und RoHS-konform
- Benutzerfreundliche schnelle Constant-On-Time-PWM-Engine
- Hoher Wirkungsgrad
- Genaue Ausgangsspannungsregelung
- Hervorragendes Einschwingverhalten
- Niedrige BOM
Applikationen
- Server-Applikationen
- Speicherapplikationen
- Telekommunikations- und Datenkommunikationsapplikationen
- Verteilte Point-of-Load-Leistungsarchitekturen

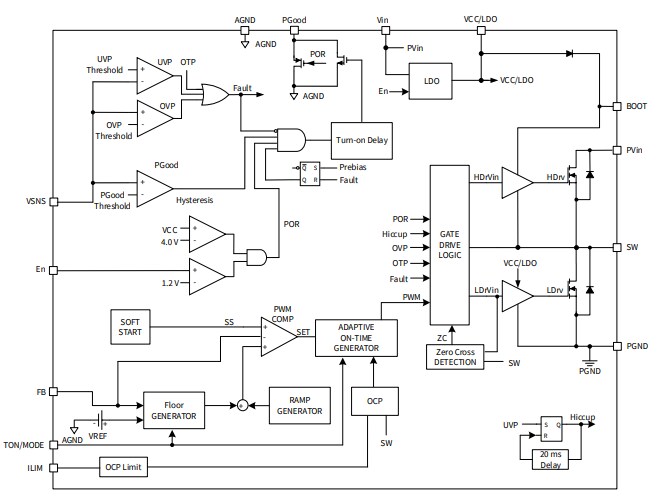

Blockdiagramm
Applikation Blockdiagramm
