Infineon Technologies IR2133/IR2135/IR2233/IR2235 Gate-Treiber-ICs

Infineon Technologies IR2133/IR2135/IR2233/IR2235 Gate-Treiber-ICs verfügen über drei unabhängige High- und Low-Side-referenzierte Ausgangskanäle für Dreiphasen-Applikationen. Die Gate-Treiber-ICs verfügen über eine proprietäre HVIC-Technologie, die eine robuste monolithische Bauweise ermöglicht. Die IR2133/IR2135/IR2233/IR2235 ICs verfügen über Logikschaltungseingänge, die mit den CMOS- oder LSTTL-Ausgängen der Logikschaltung bis hinunter zu 2,5 V kompatibel sind. Darüber hinaus bieten die Bauteile einen unabhängigen Operationsverstärker. Dieser Verstärker ermöglicht eine analoge Rückkopplung des Brückenstroms über einen externen Strommesswiderstand.

Die IR2133/IR2135/IR2233/IR2235 Gate-Treiber-ICs von Infineon Technologies verfügen über eine verfügbare Abschaltfunktion, um alle sechs Ausgänge zu beenden. Das Open-Drain-FAULT-Signal weist auf eine Überstrom- oder Unterspannungsabschaltung hin. Die Laufzeitverzögerungen werden angepasst, um die Verwendung in Hochfrequenzapplikationen zu vereinfachen. Die potenzialfreien Kanäle können dazu verwendet werden, n-Kanal-Leistungs-MOSFETs oder IGBTs bei einer High-Side-Konfiguration von bis zu 600 V oder 1.200 V anzusteuern.

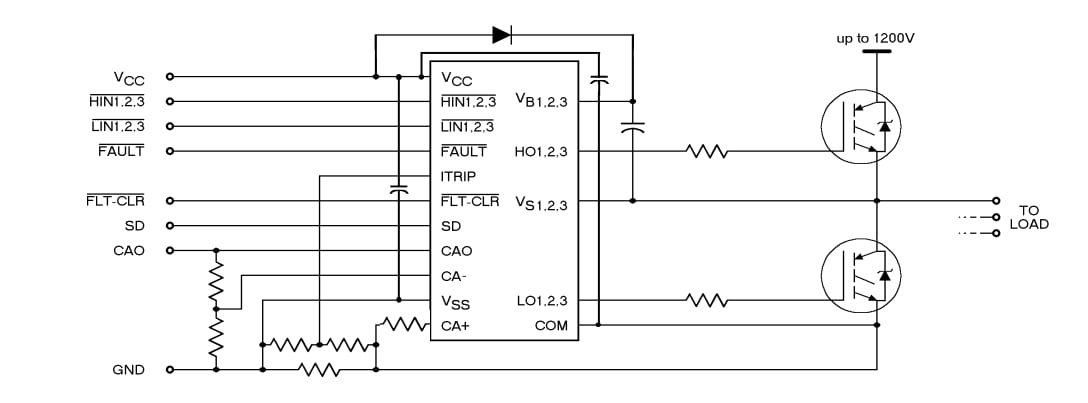

Merkmale

Potenzialfreier Kanal, der für den Bootstrap-Betrieb ausgelegt ist
Vollständig funktionsfähig bis zu +600 V oder +1.200 V
Tolerant gegenüber negativer Transientenspannung
dV/dt-immun
Gate-Treiber-Versorgungsbereich von 10 V/12 V bis 20 VDC und bis zu 25 V für Transienten
Unterspannungssperre für alle Kanäle
