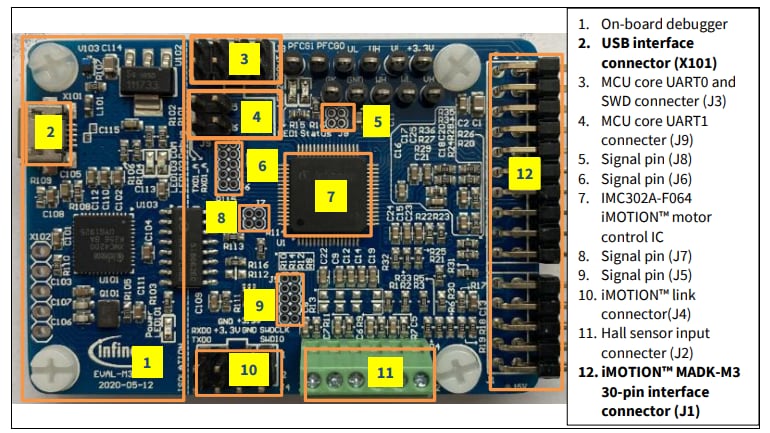

Infineon Technologies EVAL-M3-302F Evaluierungsboard

Das Infineon Technologies EVAL-M3-302F Evaluierungsboard ist Teil des iMOTION™ modularen Applikations-Design-Kits (MADK) für Antriebe. Diese MADK-Plattform ist für den Einsatz mit verschiedenen Leistungsstufen mit verschiedenen Steuerboards ausgelegt. Ein 20-Pin-iMOTION™-MADK-M1- oder der 30-Pin-iMOTION-MADK-M3-Schnittstellen-Steckverbinder kann zur Verbindung mit den Steuerboards verwendet werden. Das EVAL-M3-302F Evaluierungsboard ist mit einem 30-Pin-M3-Steckverbinder ausgestattet und für den Betrieb einer Blindleistungskompensations(PFC)- und parallegeschalteten Einzelmotorsteuerung ausgelegt. Dieses Evaluierungsboard ist für nachvollziehbare Lösungen der sensorlosen Steuerung von Dauermagnetmotoren über den gesamten Drehzahlbereich ausgelegt. Das Board bietet Hall-Sensor-basierte oder sensorlose Steuerungen, die eine 3-Phasen- und 2-Phasen-Modulation des Typs 3 anwenden.

Das EVAL-M3-302F Evaluierungsboard verfügt über einen Steuer-IC (IMC302A), der zwei Cores enthält, einschließlich Bewegungssteuerungs-Engine (MCE) und zusätzlicher Mikrocontroller (MCU). Der MCE und MCU werden parallel und unabhängig voneinander betrieben. Der MCE steuert den Motor und optional die PFC, während der MCU für Systemaufgaben, Kommunikation, Überwachung und Datenprotokollierung verwendet wird.

Merkmale

Steuerboard für einen beliebigen Permanentmagnetmotor mit feldorientierter Steuerung
Integrierte Steuerung für Blindleistungskompensation (PFC):
- Kompatibel mit allen M3-Boards
Strommessung über Einzel- oder Leg-Shunt-Konfiguration
Sensorloser oder Hall-Sensor-basierter Betrieb (Steckverbinder für analoge oder digitale Hall-Sensoren)
Galvanische Trennung zwischen Motor- und PC-Schnittstelle
On-Board-Debugger wird von einer USB-Schnittstelle betrieben
Der Motorcontroller wird vom Leistungsboard mit Strom versorgt
