Infineon Technologies EVAL-2ED2742S01GM1 Evaluierungskit

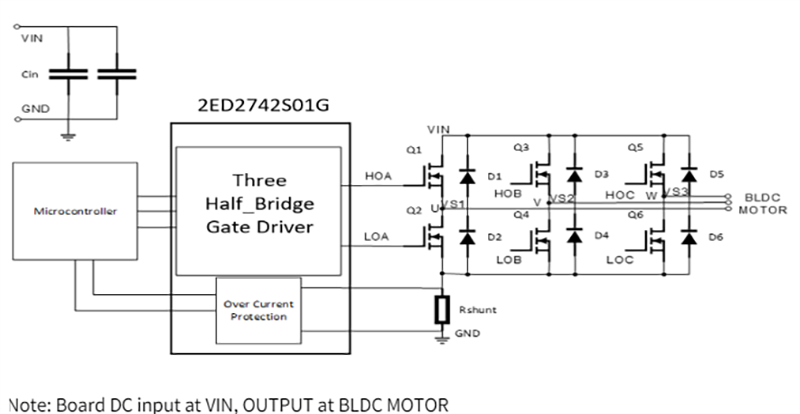

Das Infineon Technologies  EVAL-2ED2742S01GM1 Evaluierungskit für batteriebetriebene Applikationen (BPA) besteht aus einem Dreiphasen-Wechselrichter-Leistungsboard mit dem 160V-rated  2ED2742S01G  (3 mm x 3 mm VSON-10) Halbbrücken-Gate-Treiber. Der 2ED2742S01G steuert sechs IPTC015N10NM5 100V-bewertete OptiMOS™ MOSFETs (in einem HDSOP-16-Gehäuse) an. Ein M1-Steckverbinder ermöglicht die Verbindung mit der iMOTION™ modularen Applikations-Design-Kit (MADK) Kontrollkarte (EVAL-M1-101T). Diese Kontrollkarte wird vom IMC101T-T038 iMOTION Motorsteuerungs-IC mit einer fortschrittlichen Motorsteuerungsengine (MCE) betrieben, die eine hochmoderne sensorlose feldorientierte Steuerung (FOC) ohne Kodierung ermöglicht. Der IMC101T-T038 ist Teil der iMOTION IMC100-Baureihe, der nächsten Generation der etablierten iMOTION™ Motorsteuerungs-IC-Plattform, die für die feldorientierte Steuerung von PMSM-Motoren (BLDC) ausgelegt ist. Das Evaluierungskit wird mit dem EVAL-2ED2742S01 GM1 und dem EVAL-M1-101T geliefert, einschließlich eines USB-Steckverbinders zur Verbindung mit einem Laptop mit der MCE Designer-Software.
