Infineon Technologies EVAL_1K6W_PSU_CFD7_QD 1,6 kW Titan-PSU
Das Infineon Technologies EVAL_1K6W_PSU_CFD7_QD 1,6-kW-Titan-Netzteil (Power Supply Unit, PSU) ist eine vollständige Systemlösung für eine 1600-W-Server-PSU, die den 80Plus ® Titanium® Standard erfüllt. Die PSU verfügt über einen 600 V CoolMOS™ CFD7 in Q-DPAK und eine digitale Steuerung durch den XMC™ Mikrocontroller. Das Infineon Netzteil besteht aus einem kontinuierlichen Strombetriebsmodus (CCM) mit brückenlosem Leistungsfaktorkorrektor (PFC) und bidirektionalem Schalter sowie einem Halbbrücken-LLC-DC-DC-Resonanzwandler.
Merkmale
- Vollständige Systemlösung für 1.600-W-Server-PSU
- 80Plus-Titanstandard
- Brückenlose PFC mit hohem Wirkungsgrad
- Digital gesteuert durch XMC µC
- Reduzierte Wärmeableitung
- Verfügt über ein Q-DPAK-Gehäuse mit Oberseitenkühlung
Applikationen
- Industrienetzteile
- Leistungsumwandlung
- Server-Netzteile
Technische Daten
- 12,2 V Ausgangsspannung
- Leistungsdichte: 44 W/in3
- Abmessungen: 19,3 cmm x 7 cmm x 4,4 cmm
- Spannungsabfall
- 174 V EIN
- 168 V AUS
Bauelemente
- CoolMOS™ 600 V G7 in D-DPAK, 600 V CoolMOS CFD7 in Q-DPAK Super-Junction(SJ)-MOSFETs und 650-V-CoolSiC™-G6-Schottky-Diode in D-DPAK
- OptiMOS™ 6 40-V-MOSFET
- EiceDRIVER™ 1EDI20N12AF isolierte und 2EDN7524F nicht-isolierte Gate-Treiber
- XMC1402 und XMC4200 Mikrocontroller
- CoolSET™ ICE2QR2280G Quasi-Resonanz (QR) Flyback-Controller

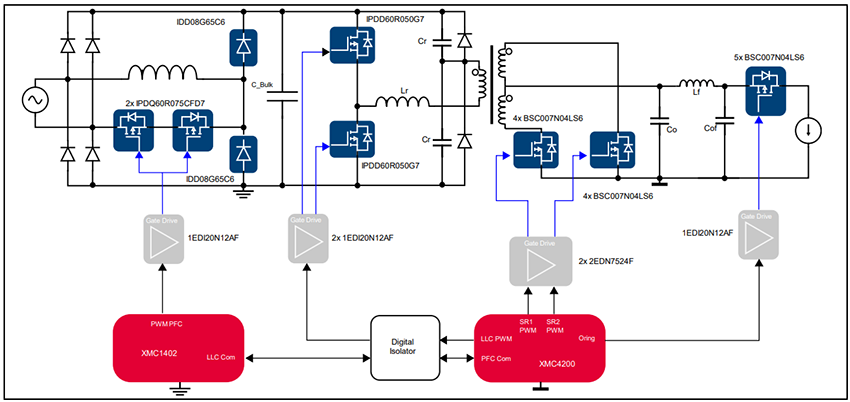

Vereinfachtes Blockdiagramm
Auf der PSU
Infineon Technologies CoolMOS™ C7 Gold (G7) Leistungs-MOSFETs
Untergebracht im neuen TO-Leadless-SMD-Gehäuse (TOLL) mit Kelvin-Source-Fähigkeit.
Infineon Technologies CFD7 CoolMOS™ MOSFETs
Eignen sich ideal für resonante Hochleistungstopologien und verfügen über die neueste Hochspannungs-Superjunction-MOSFET-Technologie.
Infineon Technologies Infineon CoolSiC™ 650V-Schottky-Dioden der 6. Generation
Verfügen über einen proprietären Diffusionslötprozess in einem kompakteren Design.
Infineon Technologies OptiMOS™ 6 Leistungs-MOSFETs
Bietet die modernste Innovation der nächsten Generation und eine erstklassige Performance.
Infineon Technologies EiceDRIVER™ Einkanal-MOSFET-Gate-Treiber-ICs
Ein wesentliches Bindeglied zwischen Steuer-ICs und leistungsstarken MOSFET- und GaN-Schaltern.
Infineon Technologies 2-Kanal-MOSFET-Treiber-ICs
Ein wesentliches Bindeglied zwischen Steuer-ICs und leistungsstarken MOSFET- und GaN-Schaltern.
Infineon Technologies XMC™1400 Mikrocontroller für den Industriebereich
Ist für die Echtzeit-Anforderungen der Motorsteuerung und der digitalen Leistungsumwandlung ausgelegt.
Infineon Technologies XMC4000-Serie 32-Bit ARM Cortex™-M4 industrielle Mikrocontroller
Kombinieren ein Peripherie-Set der Spitzentechnologie mit einem ARM® Cortex™-M4-Core nach industriellem Standard.
Infineon Technologies Quasi-resonante CoolSET™ Leistungs-ICs
Optimiert für Off-Line-Schalterstromversorgungen in Kaskaden-Konfigurationen.
