Infineon Technologies AUClock™ TC37x 32-Bit-Einzelchip-Mikrocontroller
Die AURIX™ TC37x 32-Bit-Einzelchip-Mikrocontroller (MCUs) von Infineon Technologies bieten drei Cores, die bei 300 MHz und mit einem Embedded-RAM von bis zu 1,1 MByte betrieben werden. Diese MCUs unterstützen Fließ- und Festpunkte mit allen Cores. Die AURIX TC37x MCUs werden in 40-nm-Embedded-Flash-Technologie hergestellt und sind für beeindruckende Zuverlässigkeit in rauen Automobilumgebungen ausgelegt. Diese MCUs bieten bis zu 6 MB Flash/ECC-Schutz, 1,1 MB SRAM/ECC-Schutz und AUTOSAR 4,2-Unterstützung. Die AURIX TC37x MCUs sind in LQFP 176- und LFBGA-292-Gehäusen erhältlich und verfügen über einen Hardware-I/O-Monitor (IOM) zur Überprüfung der digitalen I/O. Diese MCUs verfügen außerdem über einen 128-Kanal-DMA-Controller mit sicherer Datenübertragung, ein ausgeklügeltes Interrupt-System, digital programmierbare I/O-Ports und einen integrierten Spannungsregler. Zu den typischen Applikationen gehören Industrieroboter, Chassis-Domänensteuerung, drahtlose Ladelösung, CAV 24 GHz -Radar, Treiberdomänen-Controller (DDC) und EV-Ladestationen.
Merkmale
- Hochleistungs-MCU mit drei CPU-Cores
- 3x 32-bit super-scalar TriCore CPUs (TC1.6.2P):
- Hervorragende Echtzeitleistung
- Starke Bit-Handhabung
- Vollständig integrierte DSP-Funktionen
- Multiply-Accumulate-Einheit, die 2 MAC-Operationen pro Zyklus unterstützen kann
- Vollständig Pipeline-Fließkommaeinheit (FPU)
- Bis zu 300 MHz Betrieb bei vollem Temperaturbereich
- Bis zu 240/96 KByte Daten-Scratch-Pad-RAM (DSPR)
- Bis zu 64 Kbyte Anweisungs-Scratch-Pad-RAM (PSPR)
- 32 Kbyte Befehls-Cache (ICACHE)
- 16Kbyte Daten-Cache (DCACHE)
- Lockstepped Shadow-Cores für bis zu zwei TC1.6.2P
- Mehrere On-Chip-Speicher:
- Alle Embedded-NVM und SRAM sind ECC-geschützt
- Bis zu 6 Mbyte Flash-Programmspeicher (PFLASH)
- Bis zu 256 KByte Daten-Flash-Speicher (DFLASH 0) für EEPROM-Emulation verwendbar
- BootROM (BROM)
- 128-Kanal-DMA-Controller mit sicherer Datenübertragung
- Ausgeklügeltes Interrupt-System (ECC-geschützt)
- Leistungsstarke On-Chip-Busstruktur:
- 64-Bit-Crossbar-Interconnect (SRI) ermöglicht einen schnellen parallelgeschalteten Zugriff zwischen Bus-Master, CPUs und Speichern
- 32-Bit-Systemperipherbus (SPB) für On-Chip-Peripheriegeräte und Funktionseinheiten:
- SRI-zu-SPB-Busbrücken (SFI-Brücke)
- Optionales Hardware-Sicherheitsmodul (HSM) auf einigen Ausführungen
- Safety Management Unit (SMU) Umgang mit Sicherheitsüberwachungs-Alarmen
- Speicher-Testeinheit mit ECC, Speicherinitialisierung und MBIST-Funktionen (MTU)
- Hardware-I/O-Monitor (IOM) für die Überprüfung des digitalen I/O
- Vielseitige On-Chip-Peripherieeinheiten
- Vielseitiger ADC mit sukzessiver Approximation (VADC)
- Sechskanal-Delta-Sigma-ADC (DSADC)
- Digital programmierbare I/O-Anschlüsse
- On-Chip-Debug-Unterstützung für OCD Stufe 1 (CPUs, DMA und On-Chip-Busse)
- Multi-Core-Debugging, Echtzeit-Verfolgung und Kalibrierung
- Vier-/Fünfdraht-JTAG (IEEE 1149,1) oder DAP-Schnittstelle (Device Access Port)
- Energiemanagementsystem und On-Chip-Regler
- Takterzeugungseinheit mit System-PLL und Peripherie-PLL
- Embedded-Spannungsregler
Applikationen
- Industrie:
- Industrieroboter
- Solarmodule
- Windturbinen-Wechselrichter
- IO-controller
- Servoantriebe
- Aufzüge
- Umrichter
- Sicherheit:
- Airbag-System
- Fahrwerkregelsysteme
- Bremsen
- Pixelbeleuchtung
- Skalierbare EPS-Lösung
- Sensorfusion mit vollem Funktionsumfang
- Mehrzweck-Kamera
- Aktive Aufhängungssteuervorrichtung
- 24-GHz-Automotive-Radarsystem
- Hochintegrierter 77-GHz-Automotive-Radar-Chipsatz
- Sensorfusionen
- Anschlussfähigkeit:
- Kabellose Ladelösung
- Fortschrittliche Gateway-Architektur
- Telematik-Steuereinheit und V2X
- Karosseriedomänen-Steuereinheit mit hoher Funktion
- Transport:
- Nutz-, Bau- und Landwirtschafts-Fahrzeuge (CAV)
- CAV 24 GHz-Radar
- Drohnen/Multikopter
- Antriebsstrang
- Verteilergetriebe
- Benzin-Mehrfachanschluss-Einspritzung – Diskrete LÖSUNG
- Benzin-Direkteinspritzung
- Treiberdomänen-Controller (DDC)
- Automatikgetriebe – Hydrauliksteuerung
- Doppelkupplungsgetriebe – Hydrauliksteuerung
- Doppelkupplungsgetriebe – Elektrische Steuerung
- 48 V Mikro-Hybrid
- (H) EV:
- (h) EV-Batteriemanagementsystem
- EV-Ladestation
- (H) EV-Hauptwechselrichter
- DC/DC-Wandler

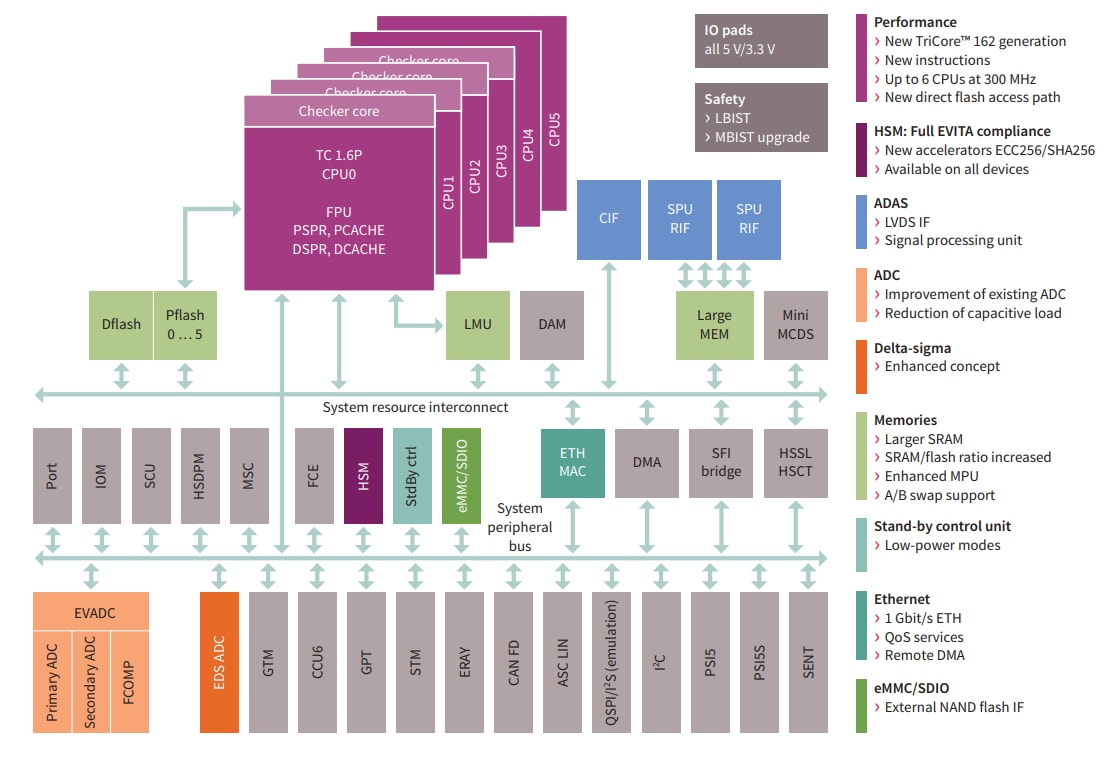

AUClock™ TC3xx Systemarchitektur
AURIX Hardware-Sicherheitsmodul
View Results ( 4 ) Page
| Teilnummer | Kern | Programmspeichergröße | RAM-Datengröße | Datenbus-Weite | ADC-Auflösung | Maximale Taktfrequenz | Art des Programmspeichers | Schnittstellen-Typ | Feuchtigkeitsempfindlich | Anzahl der ADC-Kanäle | Minimale Betriebstemperatur | Maximale Betriebstemperatur |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TC377TP96F300SAAKXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 125 C |
| TC375TP96F300WAAKXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 125 C |
| TC377TP96F300SAALXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 150 C |
| TC375TP96F300WAALXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 150 C |
Veröffentlichungsdatum: 2023-07-31
| Aktualisiert: 2023-08-18
