Infineon Technologies AUIR3242S 12-V-Back-to-Back-Board
Das Infineon Technologies AUIR3242S 12-V-Back-to-Back-Board ist eine Halbleiter-basierte Lösung für einen ausfallsicheren Betriebsleistungsschalter für 12-V-Fahrzeuganwendungen. Das AUIR3242S Board von Infineon verfügt über eine gängige n-Kanal-MOSFET-Back-to-Back-Quellenstruktur und ermöglicht den Austausch von mechanischen Relais, indem der Stromfluss in beide Richtungen reduziert wird. Darüber hinaus sperrt die Back-to-Back-Struktur den Strom im Falle einer Batterie-Verpolung.
Merkmale
- Active-Low-Steuereingang
- Sehr niedriger Ruhestrom im Ein- und Aus-Zustand
- Back-to-Back-Konfiguration
- Aufwärtswandler mit integrierter Diode
- Unterstützt Standard-Gate-Spannungspegel (12,5, typisch)
- Unterspannungssperre
- Analoge Gate-Stromüberwachung
- Großer Betriebsspannungsbereich: 3 bis 36 V
- Bleifrei, halogenfrei und RoHS-konform
Verwandte Produkte
Infineon Technologies AUIR3241S und AUIR3242S High-Side-MOSFET-Treiber
DC/DC-Aufwärtswandler mit einer externen Induktivität und einem Gate-Treiber.

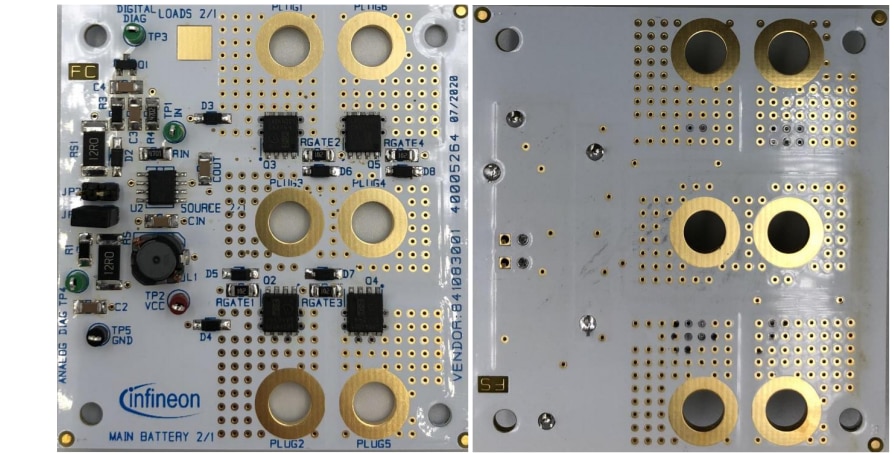

Vorder- und Rückseitenansicht
Stromanschluss – Diagramm
Bestückung oben (mm)
