Infineon Technologies 6EDL7141 Gate-Treiber-IC

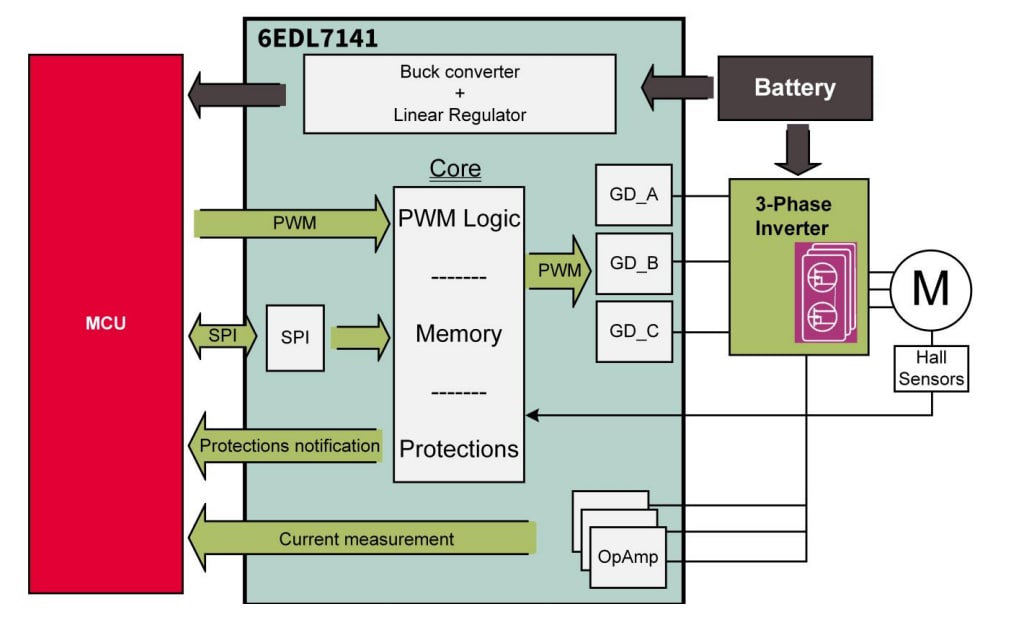

Der Gate-Treiber-IC 6EDL7141 von Infineon Technologies ist für 3-phasige BLDC- oder PMSM-Motorantriebsanwendungen konzipiert. Der 6EDL7141 verfügt über drei Halbbrückentreiber, die jeweils einen High-Side- und einen Low-Side-MOSFET vom Typ N ansteuern können. Darüber hinaus verfügt das Bauteil über programmierbare Totzeitverzögerungen, die ein Durchschlagen des Stroms zwischen HS- und LS-Schaltern im Normalbetrieb verhindern.

Der Gate-Treiber-IC 6EDL7141 von Infineon verfügt über separate Ladepumpen für Low- und High-Side-Gate-Treiber, die ein Tastverhältnis von 100 % und einen Betrieb mit niedriger Versorgungsspannung unterstützen. Die Gate-Treiber sind auf 7 V, 10 V, 12 V oder 15 V programmierbar. Die Anstiegsrate des Treibersignals wird mit feiner Granularität programmiert, um EMI-Emissionen zu reduzieren.

Der 6EDL7141 verfügt über zahlreiche Schutzfunktionen zur Verbesserung der Robustheit von Anwendungen unter ungünstigen Bedingungen, wie z. B. die Überwachung von Versorgungsspannungen und Systemparametern.

Die integrierte SPI bietet sowohl detaillierte Fehlermeldungen als auch flexible Parametereinstellungen wie die Verstärkung der Strommessverstärker, die Steuerung der
Anstiegsrate der Gate-Treiber, verschiedene Schutzfunktionen oder die Gate-Treiberspannung.

Merkmale

Intelligenter 3-Phasen-Gate-Treiber
- 5,5 V bis 60 V Betriebsspannung (empfohlene Betriebsbedingungen)
- 1,5 A Senke/1,5 A Gate-Treiber-Quellenspitzenstrom
- Programmierbare Antriebsspannung (7 V, 10 V, 12 V, 15 V)
- Unabhängig programmierbare High Side/Low Side Anstiegsraten-Steuerung
- Unabhängig programmierbare Totzeit für das Ein- und Ausschalten
- Steuerung über 3PWM- oder 6PWM-Eingänge bis zu 200 kHz
- Eingebaute Kommutierungstabellen für die Verwendung von 1PWM mit oder ohne Hall-Sensoren
Integrierte Netzteile
- Synchroner Abwärtswandler mit hohem Wirkungsgrad und programmierbarer Schaltfrequenz
- Versorgt Gate-Treiber-Ladepumpen, DVDD-Linearregler sowie interne und externe Komponenten
- Linearer Regler mit 300 mA Strombelastbarkeit für die Versorgung der MCU und anderer Komponenten (DVDD)
- Doppelte Ladungspumpe zur Versorgung des Gate-Treibers auch bei niedriger Versorgungsspannung
Drei integrierte Strommessverstärker
- Gain und Offset einstellbar
- Konfigurierbare niederwertige R_DSON-Erfassung

Drei integrierte Hallsensor-Vergleicher
Integrierter ADC zur Signalüberwachung
Erkennung eines blockierten Rotors
3,3 V/5 V kompatible Digitalschnittstelle
Programmierbare digitale SPI-Schnittstelle
Schutzfunktionen
- Externe Bremse mit programmierbarem Bremsverhalten
- Überstromschutz (OCP) bei stromempfindlichen Verstärkern (programmierbar)
- Überstromschutz (OCP) für Abwärtswandler und DVDD-Linearregler (programmierbar)
- Unterspannungsabschaltung (UVLO) für interne und externe Versorgung
- Meldung von Überspannungsfehlern (OVLO) für Abwärtswandler und DVDD-Linearregler
- Übertemperaturwarnung und -abschaltung (OTW, OTS)
- Programmierbarer Watchdog-Timer
- Meldung über nFAULT- und SPI-Register

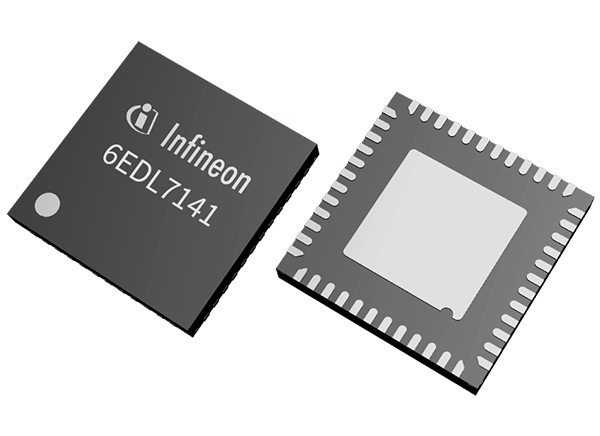

Thermisch verbessertes VQFN-Gehäuse mit 48 Pins
