Infineon Technologies 4.500-V-IGBT-Module
Infineon Technologies 4.500-V-IGBT-Module sind 1.800-A-IGBT-Module mit einem Einzelschalter von 190 mm und Trench-/Fieldstop-IGBT4, vier Emitter-gesteuerten Dioden und einer isolierten AlSiC-Grundplatte. Die 4.500-V-IGBT-Module eignen sich hervorragend für HVDC-Applikationen.
Die 4.500-V-IGBT-Module von Infineon bieten eine unschlagbare Robustheit und ermöglichen 1,4-GW-HVDC-Anlagen bei 320 kV ohne Parallelschaltung. Darüber hinaus vereinfacht das Standardgehäuse der Module das Design und die Wartung.
Merkmale
- Niedrige statische Verluste
- Hohe dynamische Robustheit
- Hohe Kurzschlussfestigkeit, selbstbegrenzender Kurzschlussstrom
- Niedriger VCEsat mit positivem Temperaturkoeffizienten
- Gate-Emitter-Spannung von 25 V
Applikationen
- Hochspannungs-Gleichstrom (HVDC)
- Motorsteuerung und -antriebe

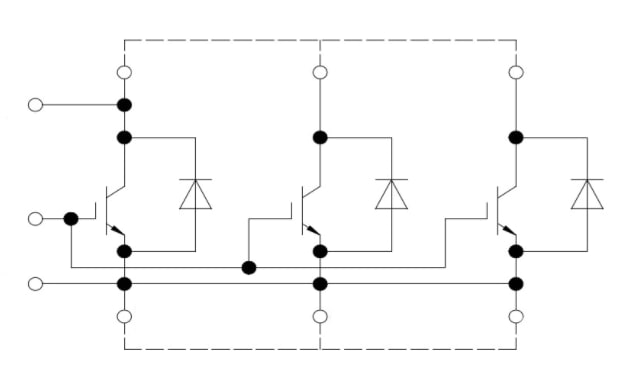

Schaltplan
Veröffentlichungsdatum: 2021-06-11
| Aktualisiert: 2022-03-11
