Infineon Technologies EiceDRIVER™ 2EDB Gate-Treiber-ICs

Infineon Technologies EiceDRIVER ™ 2EDB Gate-Treiber-ICs umfassen den 2EDB8259F und 2EDBx259Y, der für den Antrieb von Si- und SiC-MOSFETs und GaN-HEMT-Leistungsschalter ausgelegt ist. Die Produktfamilie der isolierten Zweikanal-Gate-Treiber-ICs wird in einem DSO-Gehäuse mit einer Eingangs-zu-Ausgangs-Kriechstrecke von 4 mm angeboten und erleichtert die primäre Isolierung unter Verwendung der kernlosen on-chip-Transformator-Technologie (CT). Die 2EDBx279Y Ausführungen in einem 14-Pin-DSO-Gehäuse bieten eine erhöhte Kanal-zu-Kanal-Kriechstrecke. Die Bauteile eignen sich für den Einsatz in Applikationen mit höherer Busspannung oder Verschmutzungsgrade und können das PCB-routing in der Regel vereinfachen.

Die EiceDRIVER 2EDB Gate-Treiber-ICs von Infineon bieten einen optionalen Durchzündungsschutz (STP) und einen Totzeitsteuerungs-Funktionsumfang (DTC). Dieser Funktionsumfang ermöglicht den Betrieb als Zweikanal-low-Side-, Zweikanal-high-Side- oder Halbbrücken-Gate-Treiber mit einer konfigurierbaren Totzeit. Mit hervorragender Gleichtakt-Transientenimmunität (CMTI), geringem Teil-zu-Teil-Versatz und schneller Signalausbreitung eignen sich die Komponenten hervorragend für den Einsatz in schnell schaltenden Leistungsumwandlungssystemen.

Merkmale

  • Isolierter Zweikanal-Gate-Treiber für Si- und SiC-MOSFETs und GaN-HEMT-Leistungsschalter
  • Schnelle Eingang-zu-Ausgang-Laufzeit (38 ns) mit hervorragender Stabilität (+9/-5 ns)
  • Starke Ausgangsstufe von 5A/9A Quelle/Senke
  • Schnelle Ausgangsklemmung für VDDA/B < UVLO
  • Schnelle UVLO-Recoveryzeit (< 2 μs)
  • 4 V, 8 V und 15 V VDDA/B UVLO-Optionen
  • CMTI of >150V/ns
  • Erhältlich in einem 16-/14-Pin-150mil-DSO-Gehäuse

Applikationen

  • Server, Telekommunikations-SNT
  • EV off-board-Ladegeräte
  • Niederspannungsantriebe und Elektrowerkzeuge
  • Solar micro-inverters, solar-Optimierer
  • Industrielle Netzteile (SNT, USV für Wohngebäude)

Teil Comparasion

Tabelle - Infineon Technologies EiceDRIVER™ 2EDB Gate-Treiber-ICs

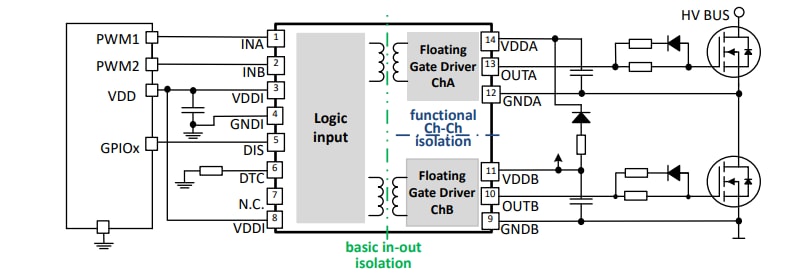

Applikationsdiagramm

Applikations-Schaltungsdiagramm - Infineon Technologies EiceDRIVER™ 2EDB Gate-Treiber-ICs

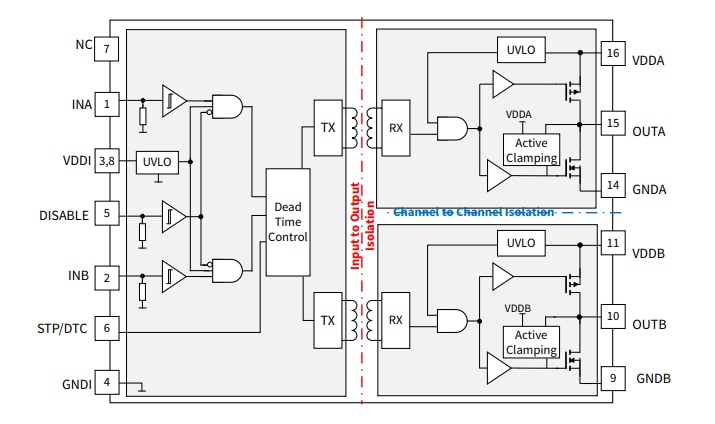

Blockdiagramm

Blockdiagramm - Infineon Technologies EiceDRIVER™ 2EDB Gate-Treiber-ICs
Veröffentlichungsdatum: 2023-09-08 | Aktualisiert: 2023-09-29
