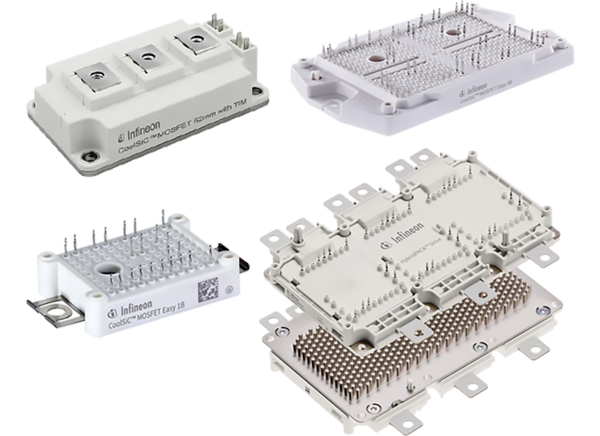

Infineon Technologies 1.200-V-CoolSiC™-Module

Infineon Technologies 1.200-V-CoolSiC™-Module sind Siliziumkarbid(SiC)-MOSFET-Module, die einen hohen Wirkungsgrad und eine hohe Systemflexibilität bieten. Diese Module sind mit Near-Threshold-Schaltungen (NTC) und einer PressFIT-Kontakttechnologie ausgestattet. Die CoolSiC-Module verfügen über eine hohe Stromdichte, erstklassige Schalt- und Leitungsverluste sowie ein Design mit niedriger Induktivität. Diese Module bieten einen Hochfrequenzbetrieb, eine erhöhte Leistungsdichte, eine optimierte Entwicklungszykluszeit und geringe Kosten.

Merkmale

Hohe Stromdichte
Erstklassige Schalt- und Leitungsverluste
Design mit niedriger Induktivität
Niedrige Geräte-Kapazitäten
Eine intrinsische Diode mit Sperrverzögerungsladung
Integrierter NTC-Temperatursensor
PressFit-Kontakttechnologie

Hoher Wirkungsgrad für reduzierten Kühlaufwand

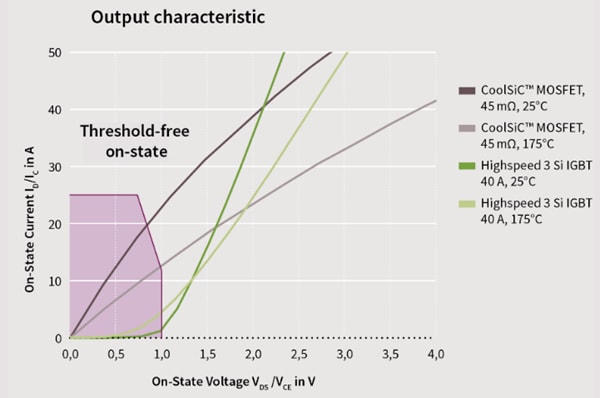

Schwellwertfreie Durchlasseigenschaften
Temperaturunabhängige Schaltverluste
Hochfrequenzbetrieb
Höhere Leistungsdichte
Optimierte Entwicklungszykluszeit und geringe Kosten
RoHS-konform

Technische Daten

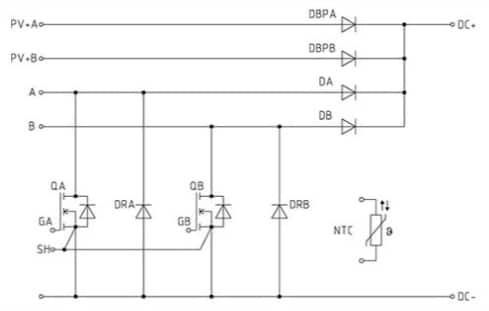

DF23MR12W1M1 und DF11MR12W1M1:
- Booster-Konfiguration
- Einfache 1B-Konfiguration
- M1-Technologie
- 1.200V-Spannungsklasse
- Abmessungen: 62,8 mm x 33,8 mm

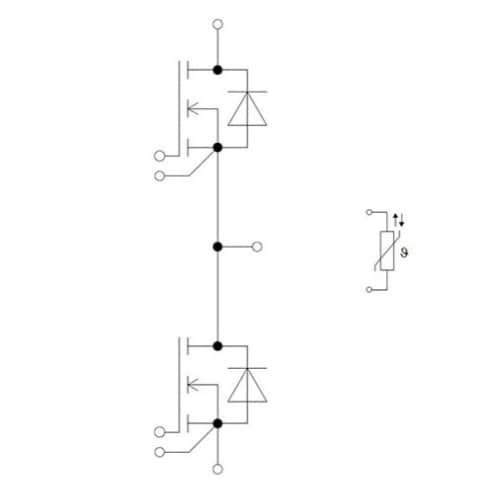

FF8MR12W2M1 und FF6MR12W2M1:
- Zweifachkonfiguration
- Einfaches 2B-Gehäuse
- M1-Technologie
- 1.200V-Spannungsklasse
- Abmessungen: 62,8 mm x 48 mm

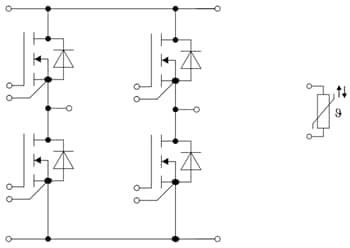

F423MR12W1M1P:
- FourPack-Konfiguration
- Einfache 1B-Konfiguration
- M1-Technologie
- 1.200V-Spannungsklasse
- Abmessungen: 62,8 mm x 33,8 mm

FF11MR12W1M1, FF45MR12W1M1 und FF23MR12W1M1:
- Zweifachkonfiguration
- Einfaches 1B-Gehäuse
- M1-Technologie
- 1.200V-Spannungsklasse
- Abmessungen: 62,8 mm x 33,8 mm
F3L11MR12W2M1:
- 3-Stufen-Konfiguration
- Einfache 2B-Konfiguration
- M1-Technologie
- 1.200-V-Spannungsklasse
- Abmessungen: 42,5 mm x 51 mm

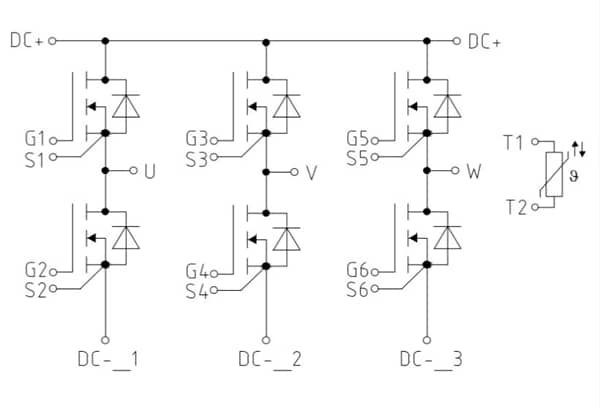

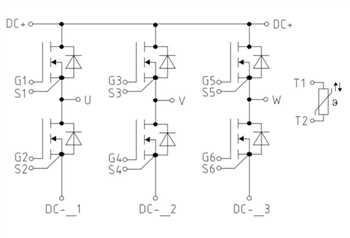

FS45MR12W1M1:
- SixPACK-Konfiguration
- Einfaches 1B-Gehäuse
- M1-Technologie
- 1.200V-Spannungsklasse
- Abmessungen: 62,8 mm x 33,8 mm
