Infineon Technologies EZ-PD™ CCG6DF & CCG6SF USB-Type-C-Anschluss-Controller

Update-Anbieter gemäß PCUR 2128231 Die USB-Type-C ™ -Anschluss-Controller EZ-PD™CCG6DF und CCG6SF sind Dual-Port- und Single-Port-USB-Type-C™ -Anschluss-Controller. Die Controller entsprechen den USB Type-C™ - und PD-Spezifikationen. Diese Bauteile bieten eine vollständige Lösung für USB Type-C™ - und USB-Power-Delivery-Anschluss-Controller für PCs und Notebooks. Beide Bauteile umfassen einen VBUS-Providerpfad-Lastschalter.

Merkmale

  • USB-PD
    • Unterstützt USB-PD-3.0-Spezifikation
    • Schneller Rollentausch (FRS)
    • Erweiterte Datenübermittlung
  • Typ-C
    • Integrierte Stromquellen für DFP-Rolle (Rp)
      • Standardstrom bei 900 mA
      • 1,5 A
      • 3 A
  • Integrierter Rd-Widerstand für UFP-Rolle
  • Integrierte VCONN-FETs zur Stromversorgung von EMCA-Kabeln
  • Integrierte „Dead Battery“-Abschaltung
  • Integrierter Hochspannungsschutz an den CC- und SBU-Pins zum Schutz vor versehentlichen Kurzschlüssen mit dem VBUS-Pin des Typ-C-Anschlusses
  • Integrierter Pass-Through-SBU-Schalter für 20-V-Schutz
  • Mux
    • Integrierter USB 2.0 Analog-Mux für USB 2.0-HS- und UART-Daten
  • Integrierter VBUS-Provider-Lastschalter
    • VBUS-Provider-Schalter (5 V/3 A)
    • Slew-Rate-gesteuertes Einschalten auf dem VBUS-Provider-Pfad, kompatibel für 24 V
    • Konfigurierbarer hardwaregesteuerter VBUS-Überspannungs-, Unterspannungs-, Überstrom-, Kurzschluss- und Rückstromschutz sowie thermische Abschaltung
    • VBUS-High-Side-Strommessverstärker, der den Strom über den 5-mΩ-Serienwiderstand auf der Versorgungsleitung messen kann
    • Schaltet als Reaktion auf die Anforderung des schnellen Rollentauschs den externen N-Kanal-Feldeffekttransistor (NFET) des Verbrauchers aus und den internen Lastschalter des Anbieters ein
  • LDO
    • Integrierter Hochspannungs-LDO mit einer Betriebsspannung von bis zu 21,5 V für den Betrieb im „Dead battery“-Modus
  • 32-Bit-MCU-Subsystem
    • 48-MHz-Arm-Cortex-M0-CPU
    • 64 KB Flash
    • 96 KB ROM
    • 16 KB SRAM
  • Integrierte Digital-Blöcke
    • Zwei integrierte Timer und Zähler, um die für das USB-PD-Protokoll erforderlichen Reaktionszeiten   zu erfüllen
    • Vier serielle Laufzeitkommunikationsblöcke (SCBs) mit rekonfigurierbarer I2C SPI- oder UART-Funktionalität
  • Authentifizierung
    • Echter Zufallsnummerngenerator
  • Takte und Oszillatoren
    • Integrierter Oszillator, wodurch die Notwendigkeit für einen externen Takt eliminiert wird
  • Betriebsspanne:
    • VSYS (2,75 V bis 5,5 V)
    • VBUS (4 V bis 21,5 V)
  • Hot-Swap-fähige I/Os
    • I2C-Pins von SCB0 sind Hot-Swap-fähig
  • Gehäuse
    • CCG6DF 6,0 mm x 6,0 mm x 1,0 mm, 96-Kugel-BGA mit 0,5-mm-Rastermaß
    • CCG6SF 48-Pin-QFN-Gehäuse von 6,0 mm x 6,0 mm x 0,6 mm mit einem Rastermaß von 0,4 mm

Applikationen

  • Notebooks und Desktops
  • Thunderbolt-Hosts, Nicht-Thunderbolt-Hosts

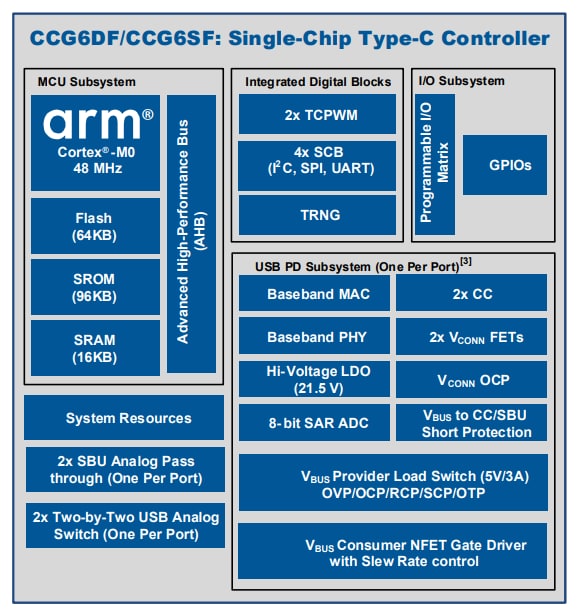

Blockdiagramm

Blockdiagramm - Infineon Technologies EZ-PD™ CCG6DF & CCG6SF USB-Type-C-Anschluss-Controller
Veröffentlichungsdatum: 2022-05-19 | Aktualisiert: 2022-08-09
