Infineon Technologies CY7113 EZ-PD™ PMG1-S3 MCU-Prototyping-Kit
Das Infineon Technologies CY7113 EZ-PD™ PMG1-S3 MCU Prototyping Kit ist eine Entwicklungsplattform für die Gestaltung von Produkten, die von einem Hochspannungs-USB-PD-Port mit Strom versorgt werden können. Für die Implementierung unterschiedlicher Anwendungen können die Produkte möglicherweise auch einen Mikrocontroller mit CAPSENSE™-Fähigkeit benötigen. Das CY7113 EZ-PD PMG1-S3 MCU Prototyping-Kit unterstützt das USB PD 3.1-Protokoll mit einer Leistungsaufnahme von bis zu 140 W (28 V, 5 A). Dieses Kit unterstützt auch zwei CAPSENSE-Tasten auf der Basis von Selbstkapazität und einen 5-Segment-Schieberegler.
Merkmale
- Unterstützung für Single-Port-USB-PD 3,0 Ableitvorrichtung (UFP)
- Betrieb über USB-Bus
- Kompatibel mit den in der ModusToolbox™ Software implementierten Beispielprojekten
- Onboard KitProg3 Programmierungs- und Debugging-Modul
- 100 W (20 V/5 A) Belastbarkeit
- Standard Breadboard-kompatibles Design
- Snap-Away-Design zum Trennen von KitProg3 und EZ-PD PMG1 Mikrocontroller-Platine
- Eingebauter 3,3 V-Regler
- Optionale 10-polige Standard-SWD-Schnittstelle für MiniProg4 oder Programmierer/ DEBUGGER-Modul von Drittanbietern
- Firmwaregesteuertes LED und Benutzertaste
- Zwei eigenkapazitätsbasierte CAPSENSE™ Tasten und einen 5-Segment Schieberegler
- E/A Stiftleisten

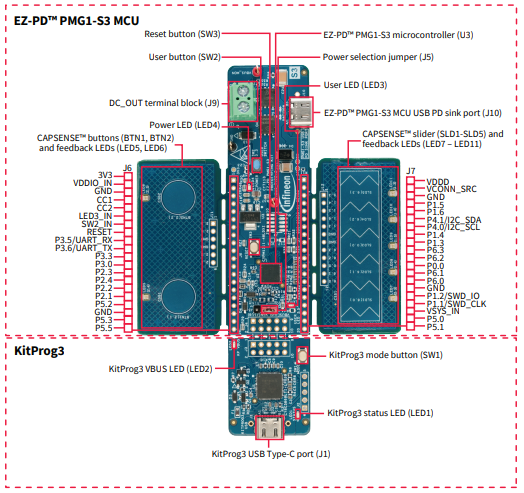

Kit-Verbindungen

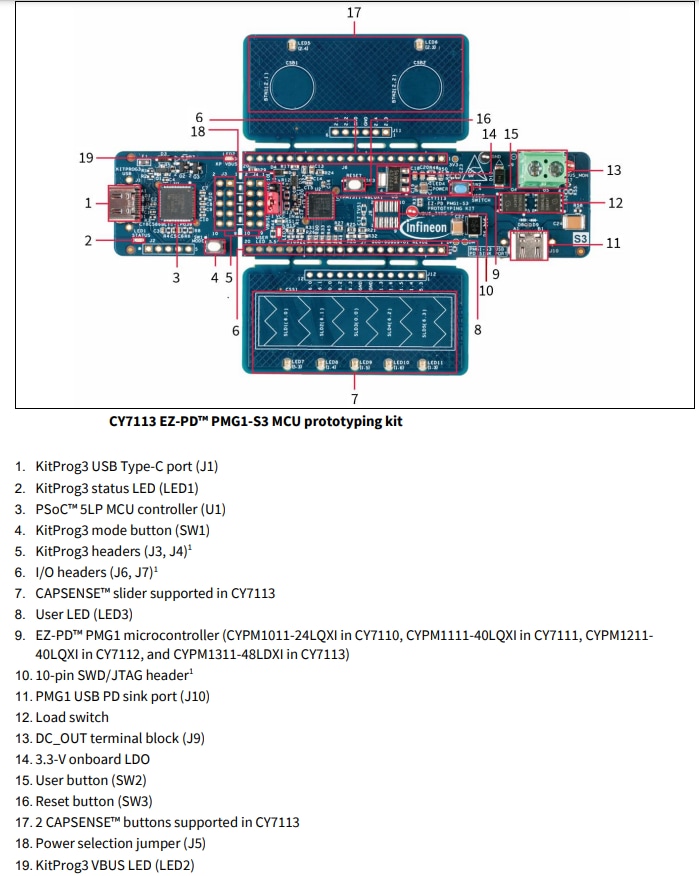

Kit-Komponenten
Verwandte Produkte
Infineon Technologies USB Type-C™ EZ-PD™ PMG1-S3
Hochspannungs-Mikrocontroller, die einen erweiterten USB-PD-3.1-Leistungsbereich (EPR) unterstützen.
