Infineon Technologies IR38164M OptiMOS™ IPOL-DC-DC-Wandler
Infineon Technologies IR38164M OptiMOS™ IPOL-DC-DC-Wandler ist eine einfach zu bedienender, vollintegrierter und hocheffizienter 30A-DC-DC-Abwärtsregler mit Intel® SVID- und I2C/PMBus™-Schnittstellen. Der On-Chip-PWM-Controller und die kompakten MOSFETs mit niedrigem Tastverhältnis machen den IR38164M zu einer platzsparenden Lösung, die eine präzise Energielieferung für Applikationen mit niedriger Ausgangsspannung und hohen Strömen bietet, die eine Intel SVID-Schnittstelle benötigen.
Der IR38164 bietet die Programmierbarkeit von Schaltfrequenz, Ausgangsspannung, Fehler-/Warnschwellen und Fehlerreaktionen während des Betriebs über einen großen Eingangsbereich. Bietet sowohl Flexibilität als auch Sicherheit auf Systemebene bei Fehlerzuständen.
Die Schaltfrequenz des IR38164M kann als ideale Lösung auf Werte zwischen 500 KHz bis 1,5 MHz programmiert werden. Die On-Chip-Sensoren und der ADC zusammen mit dem SVID, I2C und PMBus erleichtern die Überwachung und Meldung von Eingangsspannung, Ausgangsspannung, Ausgangsstrom und Temperatur.

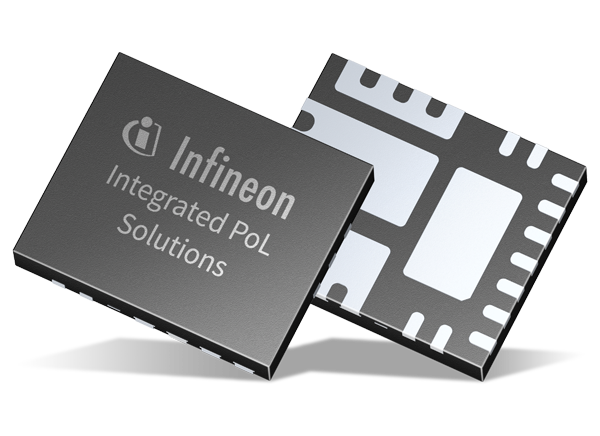

Der IR38164M OptiMOS IPOL-DC-DC-Wandler wird in einem kompakten PQFN-Gehäuse von 5 mm x 7 mm angeboten und ist Pb-frei und RoHS-konform.
Merkmale
- Interner LDO ermöglicht Einzel-16V-Betrieb
- Ausgangsspannungsbereich: 0,5 V bis 0,875 PVin
- 0,5 % akkurate interne Spannungsreferenz
- Intel VR12.5 (Rev. 1.5)-, SVID (Rev. 1.7)- und VR13 (Rev 1.1)-konform
- Erweiterte Leitungs-/Lastregelung mit Störgrößenaufschaltung
- Frequenz programmierbar von PMBus bis zu 1,5 MHz
- Freigabeeingang mit Spannungsüberwachung
- Fernerkundungs-Verstärker mit echter differentieller Spannungsmessung
- Schnellmodus-I2C- und 400kHz-PMBus-Schnittstelle zum Programmieren, Sequenzieren und Marginieren der Ausgangsspannung und zum Überwachen der Eingangsspannung, Ausgangsspannung, Ausgangsstrom und Temperatur
- PMBus-konfigurierbare Fehlerschwellen für Eingangs-UVLO, Ausgangs-OVP, OCP und thermische Abschaltung
- Thermisch kompensierte pulsweise Strombegrenzung und Hiccup-Modus-Überstromschutz
- Dedizierter Ausgangsspannungs-Erfassungsschutz für Power-Good-Anzeige und Überspannungsschutz, der auch bei niedrigen Freigabesignalen aktiv bleibt
- Erweiterter Pre-Bias-Start
- Integrierte MOSFET-Treiber und Bootstrap-Diode
- Sperrschicht-Betriebstemperatur: -40 ⁰C bis +125 ⁰C
- Thermische Abschaltung
- PMBus-programmierbarer Power-Good-Ausgang
- Externer Widerstand ermöglicht die Einstellung von bis zu 16 PMBus-Adressen
- 5 mm x 7 mm PQFN-Gehäuse
- Bleifrei und RoHS-konform
Applikationen
- Entwickelt für Intel Einphasen-Stromschienen, die SVID-Kommunikation, wie VCCIO und VCMP, auf Plattformen wie VR13HC, VR13 und VR12.5 erfordern
- Telekommunikations- und Datenübertragungs-Applikationen
- Server und High-End-Desktop-CPU-VRs für Nicht-Core-Applikationen
- Verteilter Point-of-Load-Leistungsarchitekturen
Development Tool
Infineon Technologies IR38164 Evaluierungsboard (EVAL-38164-SVIDTOBO1)
Demonstrations- und Entwicklungsplattform für den IR38164M OptiMOS IPOL-DC/DC-Wandler.
