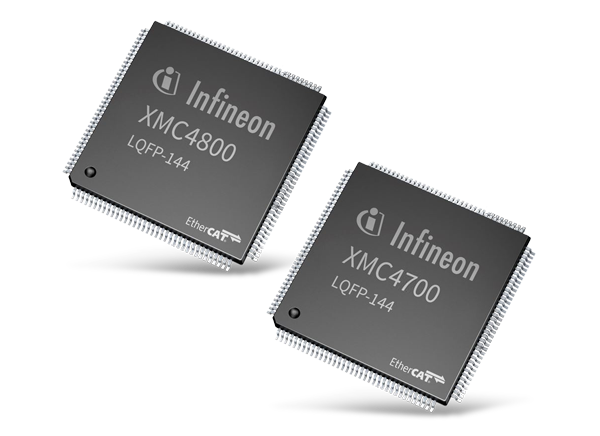

Infineon Technologies XMC™4700/4800 Mikrocontroller

Die XMC4700 / XMC4800 ARM® Cortex-M4-Core-Mikrocontroller von Infineon sind 32-Bit-Mikrocontroller mit hoher Leistungsfähigkeit und Energieeffizienz für industrielle Konnektivität, industrielle Steuerung, Leistungsumwandlung sowie Abtastung und Steuerung. Diese Infineon Mikrocontroller bieten bis zu 2 MB Flash und 352 KB RAM. Der XMC4800 verfügt über einen EtherCat® Slave-Kontroller mit beispielloser Echtzeit-Ethernet-Kommunikation. Der XMC4700 bietet einen 1440 MHz Kern und Sechskanal-CAN.

Merkmale

CPU-Subsystem
- CPU-Kern
  - Hochleistungsfähige 32-Bit-ARM-Cortex-M4-CPU
  - 16-Bit und 32-Bit Thumb2-Befehlssatz
  - DSP/MAC-Anweisungen
  - Systemtimer (SysTick) für Betriebssystemunterstützung
- Gleitkommaeinheit
- Speicherschutzeinheit
- Integrierter vektorgesteuerter Interrupt-Kontroller
- Universal-DMA
- Event Request Unit (ERU) zur programmierbaren Verarbeitung von externen und internen Serviceanfragen
- Flexible CRC-Engine (FCE) für mehrfache Bit-Fehlererkennung
- On-Chip-Speicher
  - 16 KB On-Chip-Boot-ROM
  - 96 KB On-Chip-Hochgeschwindigkeits-Programmspeicher
  - 128 KB On-Chip-Hochgeschwindigkeits-Datenspeicher
  - 128 KB On-Chip-Hochgeschwindigkeits-Kommunikationsspeicher
  - 2 MB On-Chip-Flash-Speicher mit 8 KB Befehls-Cache

Kommunikationsgeräte
- Ethernet-MAC-Modul, 10/100 MB Übertragungsraten
- EtherCAT Slave-Schnittstelle (ECAT), 100 MB Übertragungsraten mit 2 MII-Anschlüssen, 8 Feldbus-Speicher-Verwaltungseinheiten (FMMU), 8 Sync-Manager, 64-Bit verteilte Takte
- Universal Serial Bus, USB 2.0 Host, Vollgeschwindigkeits-OTG, mit integriertem PHY
- Controller Area Network Interface (MultiCAN), Full-CAN/Basis-CAN mit 6 Knoten, 256 Nachrichtenobjekte (MO), Datenrate bis zu 1 MBaud
- Sechs universelle serielle Schnittstellenkanäle (USIC) mit sechs seriellen Kanälen, nutzbar als UART-, Doppel-SPI-, Quad-SPI-, IIC-, IIS-, LIN-Schnittstellen
