Hirose Electric DF58 Platine-zu-Draht-Steckverbinder

Die Draht-zu-Platine-Steckverbinder DF58 von Hirose Electric bieten ein niedriges Profil und eine Steckverbinder-Stapelhöhe von 1,0 mm für kleine Geräte. Die Steckverbinder DF58 bieten eine Nivellierung der vertikalen Steckkabel. Diese Hirose-Baureihe verfügt über eine proprietäre ViSe-Verriegelung (Vertical Insertion /Swing Extraction - ViSe), die für eine höhere Haltekraft auf der Kabelseite sorgt. Die ViSe-Verriegelung verhindert ein Lösen von Kabeln mit einer Kabelführung in rauen Umgebungen oder von Kabeln, die übermäßigen Belastungen ausgesetzt sind. Die Steckverbinder DF58 bieten eine hohe Strombelastbarkeit bis 3,0 A und sind für Stromversorgungsapplikationen ausgelegt.

Merkmale

Small-sized, low profile connector with 1mm stacking height
Leveling of the vertical mating cable
- Vertical insertion of the connector for mating enhances the assembly operation within device
Proprietary ViSe Lock design prevents cables from being easily disconnected due to tough routing or an excessive load

High current capability of up to 3A (2 position, with 28AWG)
High-reliability contact design

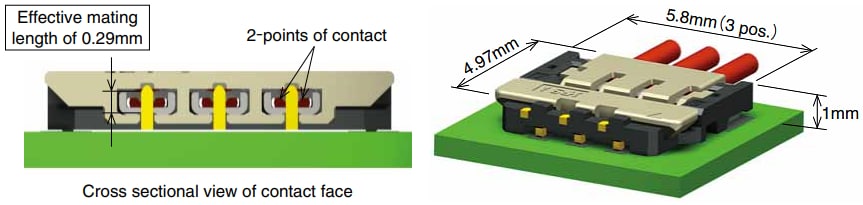

- Effective mating length of 0.29mm achieved even with low-profile stacking height
- 2-point clipping contact stabilizes contact resistance
Halogen free
