STMicroelectronics B-M2MEM-PACK1 M.2-Serien-Speichermodul
Das M.2-Serien-Speichermodul B-M2MEM-PACK1 von STMicroelectronics für Nucleo-144-Boards umfasst fünf verschiedene Add-on-Boards mit nichtflüchtigem seriellen Speicher. Die Boards lassen sich über den seriellen M.2-Key-A-Speicheranschluss mit bestimmten Nucleo-144-Boards verbinden und unterstützen die Entwicklung von Anwendungen, die externen Flash-Speicher erfordern.
Die Boards M.2-Serien-Speichermodul B-M2MEM-PACK1 von STMicroelectronics enthalten serielle Flash-Speicher verschiedener Speicherhersteller und decken einen breiten Bereich an Betriebsspannungen und maximalen Taktfrequenzen ab. Das Gerät bietet mehrere serielle Bussysteme und Speicherschnittstellen. Alle Boards verfügen über ein rotes und ein grünes LED, einen I2C-Identifikations-EEPROM zur Softwareerkennung sowie einen seriellen Flash-Speicher-IC. Der serielle Flash-Speicher-IC wird über einen LDO mit Strom versorgt, der von der MCU des angeschlossenen Nucleo-144-Boards gesteuert wird. Alle Platinen verfügen über freie Sockel zur individuellen Bestückung mit 8-Pin-SOP- oder 24-Pin-BGA-Bauteilen.
Merkmale
- Jedes Board bietet:
- Ein serieller Speicher-IC, der von einem MCU-gesteuerten LDO mit Strom versorgt wird
- I2C-Identifikations-EEPROM
- Eine rote und eine grüne LED
- Leere Sockel zur kundenspezifischen Anpassung mit 8-Pin-SOP- oder 24-Pin-BGA-Bauteilen
- M.2-Anschluss (Typ A) für serielle Speicher
- Fünf verschiedene Add-on-Boards
- Mehrere Speicherhersteller
- Unterschiedliche Betriebsspannungen und Taktfrequenzen
- Verschiedene serielle Bussysteme und Speicherschnittstellen
Verwandte Produkte
STMicroelectronics STM32 Nucleo-144 Development Boards
Enthalten Erweiterungssteckverbinder, die ST Zio-Steckverbinder und ST Morpho-Stiftleisten umfassen.

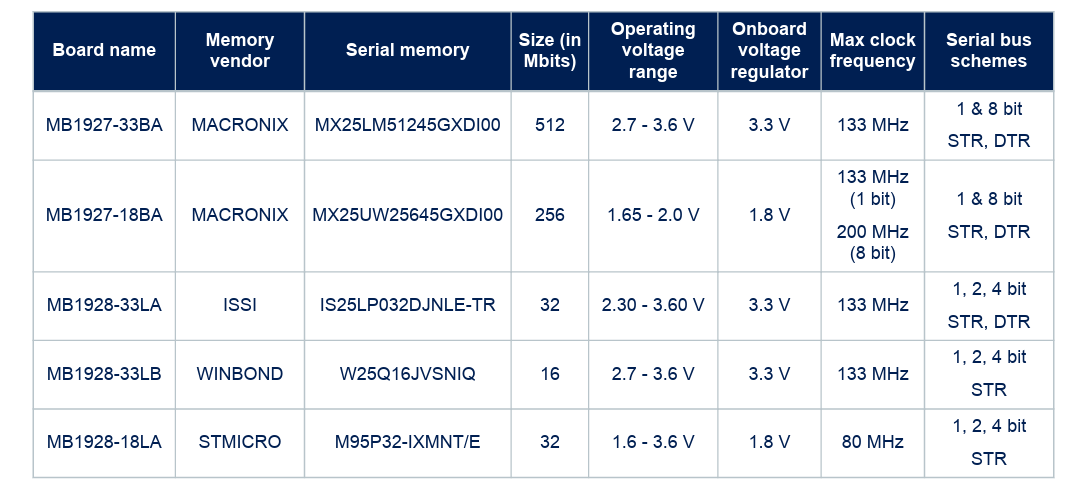

Standardkonfiguration
