STMicroelectronics STEVAL-VL53L9 ToF-Evaluierungsboard
Das STEVAL-VL53L9 ToF-Evaluierungsboard von STMicroelectronics verfügt über ein einzelnes Board, das sich einfach in die Bauteile der Benutzer integrieren lässt. Das STEVAL-VL53L9 implementiert fliegende Verdrahtungen auf der Stiftleiste, um aufgrund seiner kleinen Größe die Integration in Entwicklungs- und Evaluierungsgeräte zu vereinfachen.
Das STEVAL-VL53L9-Board von STMicroelectronics unterstützt das VL53L9CX ToF 3D LiDAR All-in-One-Modul und bietet eine hohe räumliche Auflösung von 2,3-K-Zonen. Das Modul hat ein diagonales Sichtfeld von 71° mit einer Winkelauflösung von 1° über ein Sichtfeld 55° x 42°. Darüber hinaus bietet das Gerät eine genaue Messung von unter 5 cm bis 9 m.
Merkmale
- Evaluierungsboard basierend auf dem VL53L9CX für STM32 Nucleo
- Das VL53L9CX ist ein ToF 3D LiDAR All-in-One-Modul mit hoher Auflösung der 2,3-K-Zonen.
- Ausgestattet mit MIPI- und I3C-Schnittstellen
- Kompatibel mit verschiedenen Plattformen (STM32 Discovery Kits und Nucleo-Boards, RPI, Rockchip)
Applikationen
- Smart-Gebäude
- Smart Home
- AR/VR
- Industrie
- Robotik
- Drohnen
- Humanoid-Roboter
Platine
STMicroelectronics X-NUCLEO-53L9A1 Erweiterungsboard
Ausgelegt für den Einsatz mit jedem STM32 Nucleo-Board, das mit den Arduino® R3-Anschlüssen ausgestattet ist.

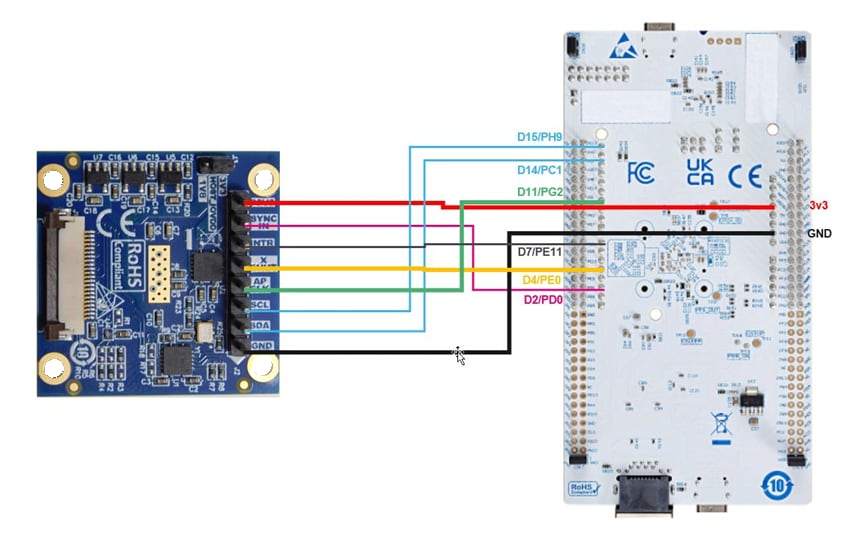

Verbindung über Flying Wires zum NUCLEO-N657X0-Q

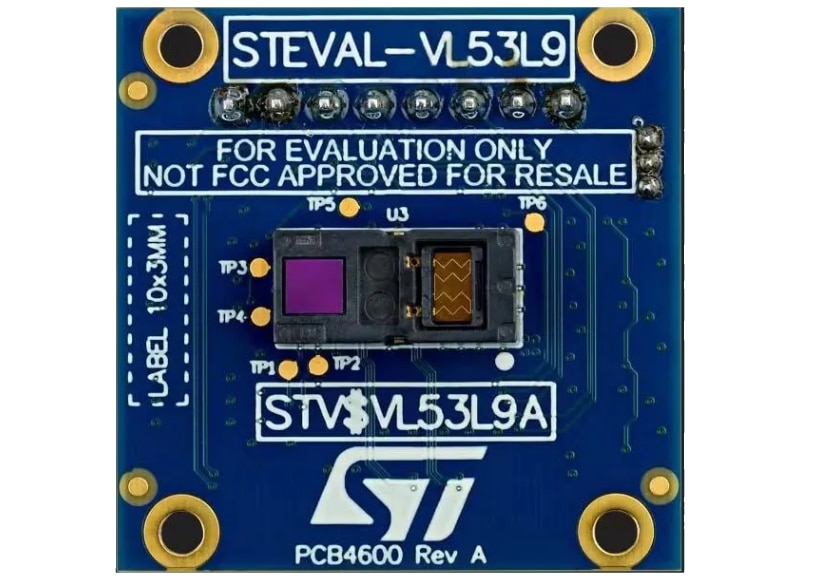

Layout
