Diodes Incorporated API782X Zweikanal-Digitalisolatoren

Die Hochleistungs-Zweikanal-Digitalisolatoren API782X von Diodes Inc. weisen gemäß UL 1577 eine Isolationsspannung von 5700 VRMS auf. Diese Produktfamilie von Isolationsstufen erfüllt die Anforderungen an die Verstärkung und die grundlegende Isolierung gemäß den Vorgaben von VDE, UL, CQC usw. Die Datenrate von API782X beträgt bis zu 100 Mbit/s. Sie ermöglichen die Konfiguration der Richtung des digitalen Kanals und des Standardausgangspegels. Die Isolatoren arbeiten zudem in einem breiten Versorgungsspannungsbereich von 2,5 V bis 5,5 V.

Der API782X von Diodes Inc. bietet eine hohe elektromagnetische Störfestigkeit und geringe Störaussendungen bei geringem Stromverbrauch. Diese Produktfamilie weist eine Gleichtakt-Transientenstörfestigkeit (CMTI) von mindestens 150 kV/µs auf. Das Bauteil API7820 hat beide Kanäle in derselben Richtung, während das Bauteil API7821 beide Kanäle in entgegengesetzte Richtungen hat. Bei Bauteilen ohne das Suffix „F“ ist der Standardausgang auf „High“ gesetzt, bei Geräten mit dem Suffix „F“ auf „Low“.

Merkmale

  • 100 Mbps Datenrate
  • Versorgungsspannung: 2,5 V – 5,5 V
  • Mindestens 150 kV/μs CMTI
  • CMOS-Schwelleneingänge
  • Standardoptionen für den Ausgang „High“ (API782X) und „Low“ (API782XF)
  • Geringe Leistungsaufnahme, typischerweise 2,1 mA pro Kanal bei 1 Mbps
  • Typische geringe Übertragungsverzögerung 11 ns
  • Untergebracht in SO-16WW (Typ CJ)
  • Sicherheitsbezogene Zulassungen
    • Isolierung gemäß DIN VDE 0884-17:2021-10: 8000 VPK
    • Isolierung für eine Minute gemäß UL 1577: 5700 VRMS
    • CQC-Zertifizierung gemäß GB 4943.1-2022
  • Betriebstemperaturbereich: -40 – +125 °C
  • Bleifrei und RoHS-konform
  • Halogen- und antimonfrei, Green-Gerät
  • Gemäß AEC-Q100/101/104/200 zugelassen, PPAP-fähig und in nach IATF 16949 zertifizierten Werken hergestellt

Applikationen

  • Solarwechselrichter
  • Motorsteuerung
  • Industrieautomatisierung
  • Stromversorgung in Rechenzentren/Telekommunikationsanlagen
  • Netzinfrastruktur, Stromzähler

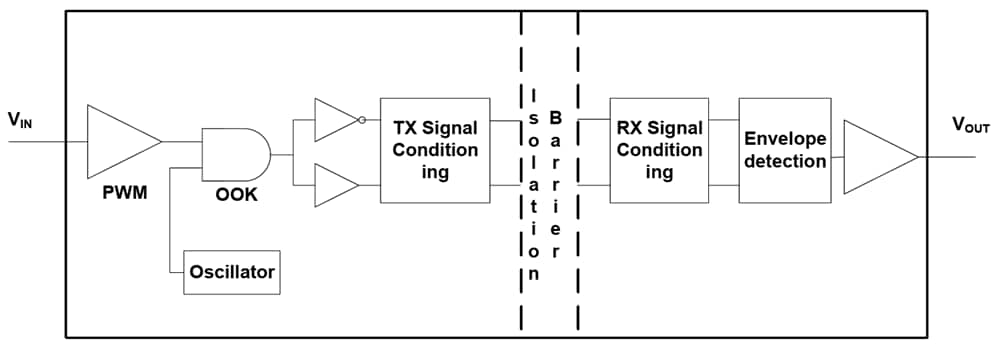

Blockdiagramm

Blockdiagramm - Diodes Incorporated API782X Zweikanal-Digitalisolatoren
