Diodes Incorporated PI2MEQX2505 MIPI CSI-2/DSI D-PHY-Redriver
Diodes Incorporated PI2MEQX2505 MIPI CSI-2-/DSI D-PHY-Redriver sind stromsparende, leistungsstarke 2,5-GBit/s-MIPI-D-PHY-Redriver mit vier Daten- und Taktspuren, die für das MIPI D-PHY 1.2-Protokoll ausgelegt sind. Der PI2MEQX2505 bietet eine programmierbare Entzerrung, ein Ausgangsschwingen und eine Vorentzerrung zur Optimierung der Leistung über verschiedene physikalische Medien durch Reduzierung der Intersymbol-Störung.
Die PI2MEQX2505 Redriver von Diodes unterstützen den MIPI D-PHY 1.2 Standard mit Differential-CML-Daten von 100 Ω zwischen CSI-2 Quelle und Senke, über Kabel oder zur Erweiterung der Signale über andere entfernte Datenpfade. Darüber hinaus ermöglichen die Redriver eine Pin-Anpassung auf der Empfängerentzerrung und eine Edge-Rate auf der Anstiegs- und Abfallzeit des Senders.
Der PI2MEQX2505 ist in einem TQFN-28-Gehäuse erhältlich, das für mobile Applikationen ausgelegt ist. Dazu gehören eine Aktivitätsnachweis-Schaltung auf der DPHY-Link-Schnittstelle, die bei einem ULPS- und LP-Zustand in einen niedrigeren Leistungsmodus übergehen kann.
Merkmale
- Konform mit MIPI D-PHY 1.2 Spezifikation
- Unterstützt 4 Leitungen bei 2,5 GBit/s in D-PHY
- Unterstützt ULPS- und LPLeistungszustände und Sub-mW im Abschaltzustand
- Unterstützt einen MIPI DSI bidirektionalen LP-Modus
- Programmierbar und Pin-einstellbar auf Empfängerentzerrung und Sender-Edge-Rate
- Programmierbare Ausgangsschwinung und Vorentzerrungsstufe
- Industrie-Temperaturbereich: -40 °C bis +85 °C
- Vollständig RoHS-konform und bleifrei
- Halogen- und antimonfreies umweltfreundliches Bauteil
- 28-Pin-TQFN-Gehäuse (ZH) von 5,5 mm x 3,5 mm (bleifrei und umweltfreundlich)
Applikationen
- Notebook-PC
- Klappgehäuse
- Tablets
- Kamera

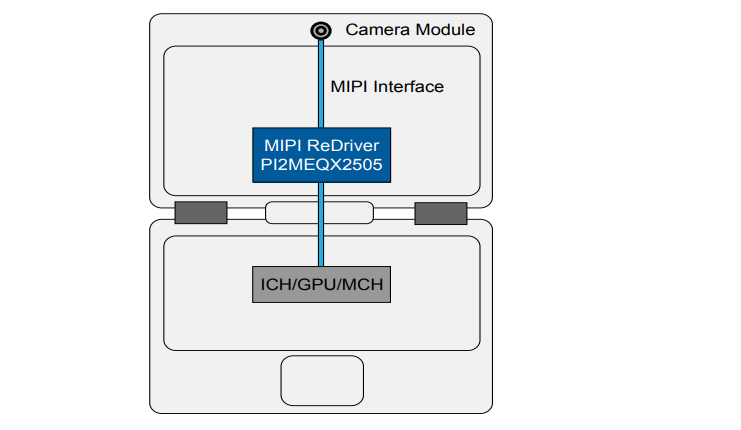

MIPI-Redriver in NB-Applikation
Blockdiagramm
